芯片ic是手機充電器使用的重要一環。性能穩定、能耗低、綠色節能的ic，不僅能滿足手機充電器日常使用需求，還能降低功耗提升效率，讓舒適體驗感加倍。同時，還可以降低產品成本，延長使用壽命，一舉多得！高性能、多模式準諧振原邊(QR-PSR)控制功率開關手機充電器ic U6773H，就具備這些特征！

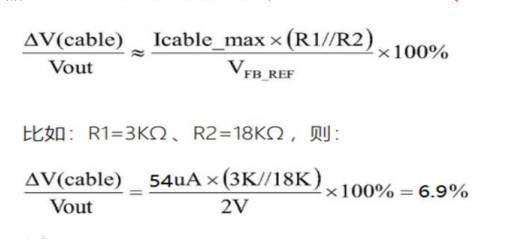

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。如圖所示，在手機充電器ic U6773H內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比于輸出功率，所以在電纜上的電壓降可以被補償掉。隨著負載功率的降低，在FB上的偏置電壓將逐漸提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。最大的線補電壓與輸出電壓基準的比例如下:

手機充電器ic U6773H主要特性：

● 集成 650V MOSFET

● 高效率準諧振工作模式

● ±5% 恒流、恒壓精度

● 待機功耗 <70mW

● 多模式原邊控制方式

● 工作無異音

● 優化的動態響應

● 可調式線損補償

● 集成線電壓和負載電壓的恒流補償

● 集成完善的保護功能：

短路保護 (SLP)

FB 短路保護

過溫保護 (OTP)

逐周期限流保護 (OCP)

前沿消隱 (LEB)

管腳懸空保護

VDD 過欠壓保護和箝位保護

● 封裝形式 SOP-7/DIP-7

在芯片開始工作之前，手機充電器ic U6773H僅消耗典型值為2uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低由直流母線流經啟動電阻的電流和待機功耗的目的。當VDD電壓超過開啟電壓(典型值 16.3V)，U6773H開始工作并且芯片工作電流上升到1mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U6773H的工作電流便進一步降低到0.5mA (典型值)，以幫助降低系統待機功耗。

手機充電器ic U6773H推薦輸出功率18W，還有原邊13W手機充電器ic U6773S、12W手機充電器ic U6773V可選，期待小伙伴的來電！
