帶線電壓過壓、欠壓保護的高性能開關電源芯片U2313X

返回列表 來源: 查看手機網址
掃一掃!帶線電壓過壓、欠壓保護的高性能開關電源芯片U2313X掃一掃!
瀏覽:- 發布日期:2024-03-13 11:33:47【

帶線電壓過壓、欠壓保護的高性能恒流恒壓原邊控制功率開關電源芯片U2313X是一款帶有輸入欠壓輸入過壓的PSR內置三極管輸出功率滿足12W以內的主芯片,同時短路保護閾值低,尤其適合于小功率鋰電池充電器應用。U2313XU2313AU2313BU2313CU2313D幾個不同功率段可供選擇。

開關電源芯片U2313X主要特點

& 集成 800V 高壓功率三極管

& 谷底開通、原邊控制、系統效率高

& 集成線電壓過壓與欠壓保護

& 電源系統單點失效保護

& 多模式原邊控制方式

& 優異的動態響應

& 集成動態三極管驅動電路

& 優化的 EMI 性能

& 工作無異音

& 恒流、恒壓調整率小于 ±5%

& 超低待機功耗 <30mW

& 線損補償功能

& 集成完備的保護功能:

& 輸出短路保護 (FB SLP)

& 輸出過壓保護功能 (FB OVP)

& 逐周期限流保護 (OCP)

& 過熱保護 (OTP)

& VDD 過壓、欠壓和鉗位保護

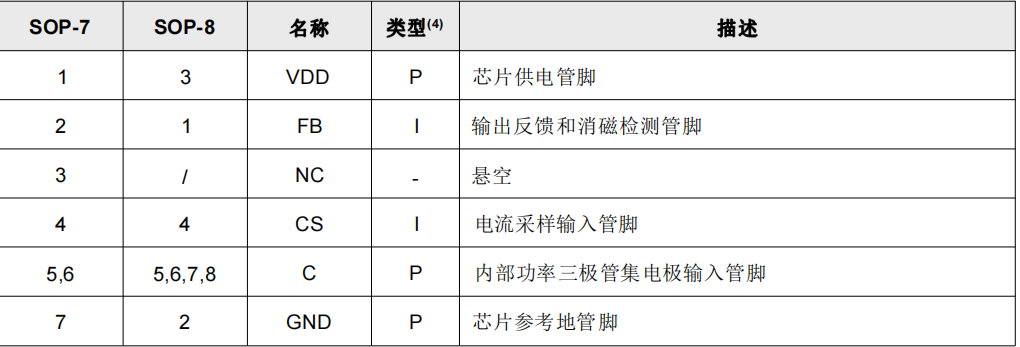

開關電源芯片U2313BU2313CU2313D都采用的是SOP-7封裝,但U2313A略有不同,采用的是SOP-8封裝,具體腳位名稱如下圖所示(I-輸入;P-功率;G-地):

U2313X

在芯片開始工作之前,開關電源芯片U2313X僅消耗啟動電流 (典型值 1.57μA),超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的VDD電壓超過開啟電壓VDD_ON (典型值 10. 1V) U2313X 開始工作。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。

開關電源芯片U2313X內部,輸出電壓通過FB管腳實時采樣并與短路保護閾值VFB_SLP (典型值0.8V)相比。當采樣到的FB電壓低于VFB_SLP且持續時間超過去抖時間TFB_short (典型值38ms)時,芯片將進入到短路保護模式和自動重啟模式。 輸出過壓保護(FB OVP)FB管腳的采樣電壓還會與過壓保護閾值VFB_ OVP(典型值1.58V)相比當采樣到的FB電壓高于VFB_OVP且持續超過3個周期時,芯片將進入到輸出過壓保護模式和自動重啟模式。
