電源方案的設計有哪些經典問題呢？

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2020-02-28 14:28:17【大中小】

作為有著20多年電源方案設計公司銀聯寶科技，在進行電源方案設計時經常會遇到各種各樣的技術難題，但是通過團隊協作，我們攻克了一個又一個的難關。今天就和大家分享一下在進行電源方案設計時常見的五個問題，并做出解答。
一、電源開關交流回路和整流器的交流回路是容易產生電磁干擾的嗎？
開關電源產生電磁干擾嚴重的地方是開關變壓器的初、次級線圈組成的電路，但它的干擾會通過感應對其它電路產生輻射和傳導干擾，傳導干擾和輻射干擾嚴重的地方是電源線，因為電源線很容易成為輻射源的半波振子天線，另外它又與外線路進行連接，很容易把干擾信號傳輸給其它設備。所以在開關電源的輸入端一定要對電源線進行有效隔離。
二、正激和反激的區別主要在哪？
正激式開關電源是電源開關管導通的時候，電源向負責提供功率輸出，而關斷的時候沒有功率輸出。反激式開關電源正好相反，電源開關管導通時只向變壓器存儲，沒有給負載提供功率輸出，僅在電源開關管關斷時才向負載提供輸出。正激式開關電源輸出電壓是取整流輸出電壓的平均值，反激式開關電源輸出電壓是取整流輸出電壓的半波平均值，兩種電壓輸出的相位正好相反。
三、銅箔損耗占電源損耗比例約為多少？
非常小，如果銅箔損耗大，銅箔的溫升會很高，如果超過80度，銅箔的油漆會發黃。但也只相當于一個1～3瓦左右的金屬膜電阻在同樣溫升時的損耗。
四、做DC TO DC效率有點低，怎樣解決？
把工作頻率降低，或把電源開關管換成一個高速開關管，另外，還可以把變壓器的體積加大，把大磁通密度（Bm）的取值降低，即把開關變壓器初級線圈的匝數增加，因為開關變壓器的磁滯損耗和渦流損耗與工作頻率成正比，與大磁通密度增量的平方成正比。
五、反激式變壓器電源輸出側有毛刺，且毛刺的頻率和原邊開關頻率一樣，怎么毛刺呢？

在次級整流與濾波電容之間串了一個小電感，但電感流過直流時不能飽和，這種電感的磁回路不能用封閉式的，要留有很大的氣隙。

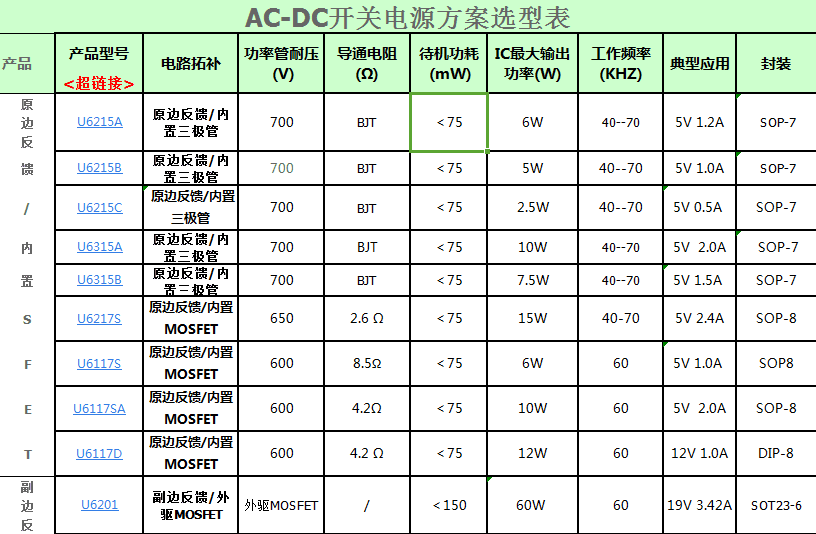

AC-DC開關電源芯片
