電源技術的不斷發展創新，使電源管理ic在手機、數碼相機、筆記本電腦、移動硬盤等便攜式產品的應用不斷擴大。深圳銀聯寶科技的電源管理ic在服務于平板電腦、智能手機等便攜式設備推出了更多的產品，以滿足市場的需求。

深圳銀聯寶電源管理ic U6117S典型功率推薦：

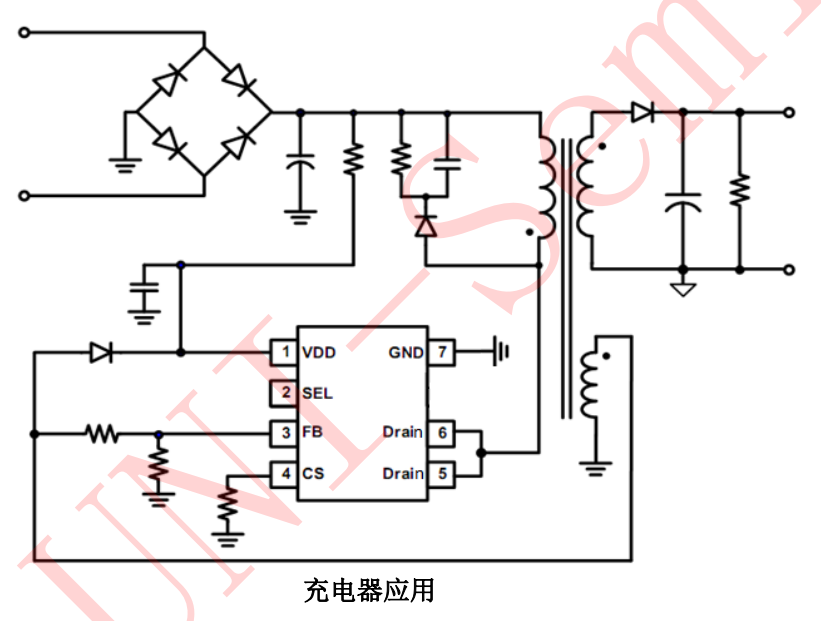

& flyback 原邊反饋應用

U6117SA——175-265VAC：12W    85-265VAC：10W

U6117SG——175-265VAC：7.5W    85-265VAC：5.5W

& Buck 降壓應用

U6117SA——175-265VAC：18W(Iout<250mA)  85-265VAC：12W(Iout<250mA)

U6117SG——175-265VAC：18W(Iout<180mA)  85-265VAC：10W(Iout<180mA)

電源管理ic U6117S主要特點：

& 集成 650V MOSFET

& 支持反激和降壓型拓撲應用

& 反激原邊控制（SEL 管腳懸空）

& 準諧振降壓控制 (SEL= GND)

& ±4% 恒流、恒壓精度

& 待機功耗<70mW

& 多模式原邊控制方式

& 工作無異音

& 優化的動態響應

& 可調式線損補償

& 集成線電壓和負載電壓的恒流補償

& 集成完善的保護功能：短路保護 (SLP)、過溫保護 (OTP)、逐周期限流保護(OCP)、前沿消隱(LEB)、管腳懸空保護、VDD過欠壓保護和箝位保護

& 封裝形式 SOP-7

電源管理ic U6117S支持準諧振降壓恒流輸出應用，僅需將SEL管腳短至GND即可。在準諧振降壓工作模式中，芯片保持CS峰值固定，并通過谷底開通方式，實現高精度恒流控制的同時，還可實現系統高效率。引腳說明如下：

1 VDD 芯片供電腳。

2 SEL降壓型或反激型拓撲配置管腳。SEL懸空，反激原邊控制；SEL短接至GND，準諧振降壓型控制

3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 Drain 內置功率 MOSFET 漏極。

7 GND 芯片參考地。

深圳銀聯寶科技的電源管理ic作為PC智能產品不可或缺的配套器件，產品品質的高可靠性及一致性，不僅得到了用戶的認可，也有助于企業產品在市場獲得更大的優勢，共促共生！
