電源芯片內部構造是怎樣的呢？

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2020-04-13 15:59:11【大中小】

我們日常生活中幾乎所有的電子產品都會用到芯片，芯片對于電子器具的作用好比大腦對人體的作用。芯片的制造技術十分，了多個領域的知識，芯片的內部到底是怎樣的呢？我們用一個比較典型常見的芯片為大家介紹一下。
電源管理芯片是一直常見的芯片，這種芯片的結構我們分為幾部分來說，部分是芯片的外觀，正面是激光打標的編號和型號，反面是割痕，這個割痕是由整版鍍錫之后切開產生的。外層下面就是一些部件，由半導體和功率電感裝置組成。芯片的底部就是焊盤和鍍錫的地方，只有一次厚度只有16um。芯片內部的電子器件尺寸都十分的小，整個芯片的尺寸只有3*2.5*9mm，功率電感裝置的尺寸是2*1.2*0.5mm，半導體的尺寸小只有1.4*0.9*0.3mm。芯片每兩個焊接口的距離大僅為1納米。由于尺寸太小，而且內部除了電子元器件之外還要安排線路的位置，所以制作工藝太過于繁瑣，對于生產機器的精度要求也很高，所以芯片的生產一直是世界很多國家的難題。
一個發展家，強如這樣的發展家，從零開始建設芯片生產鏈都需要近20年的時間，所以對于很多發展家，芯片的來源都是進口。芯片生產的好的國家當屬美國和德國，這兩個國家是世界上早開始生產芯片的國家，在芯片領域他們擁有好的技術人才和完整的芯片生產鏈，在芯片市場上有一定壟斷地位。

芯片也叫做集成電路或者微電路，世界上個集成電路是在1958年誕生的，是由美國人杰克.基爾比，在集成電路誕生42年之后他被授予諾貝爾獎，沒有他就沒有如今的半導體產業。集成電路可以依照模擬或者數字分為數字集成電路，模擬集成電路，另外還有一種混合信號集成電路。數字集成電路在傳遞信息方面見長，模擬集成電路在控制電路方面應用較多。發展芯片是成為發達國家的重要條件之一，希望我們的祖國也可以擁有完整的芯片生產鏈。銀聯寶科技是一家的國產芯片廠家，更多詳細電源芯片型號，找銀聯寶科技。

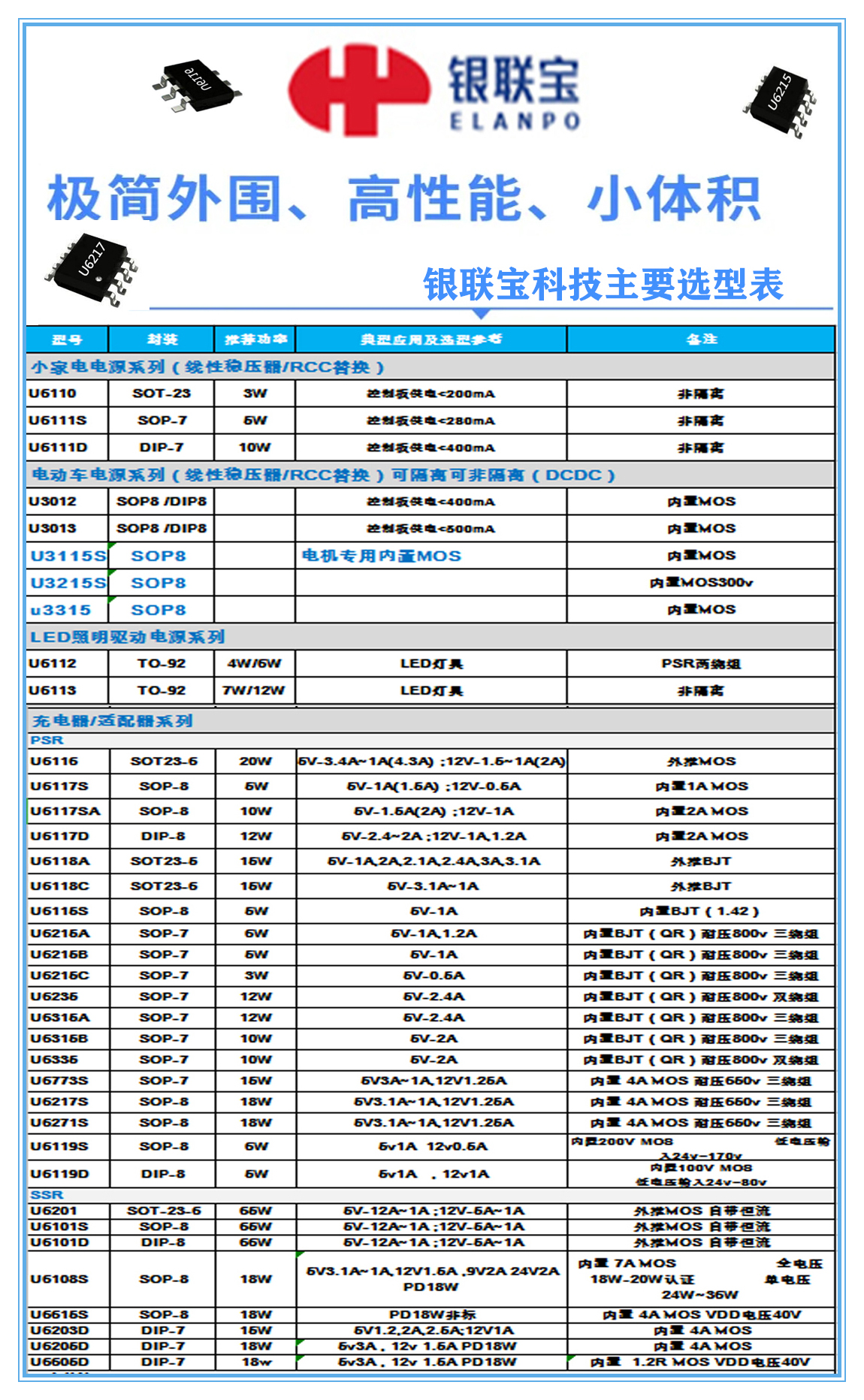

銀聯寶選型表_副本
