高性能、高效率的開關電源芯片U8820

返回列表 來源: 查看手機網址
掃一掃!高性能、高效率的開關電源芯片U8820掃一掃!
瀏覽:- 發布日期:2023-05-11 10:33:34【

開關電源芯片U8820內部集成有典型值4ms的軟啟動功能,軟啟動過程中,電流峰值從最小值逐步增加, 同時工作頻率不低于10kHz,并由于輸出電壓升高消磁時間減小,頻率逐步上升。此功能有利于避免開機時變壓器的飽和,并降低副邊二極管的應力。系統每次重啟都會伴隨一次軟啟動過程,是一款針對離線式反激變換器的高性能準諧振電流模式PWM轉換芯片。

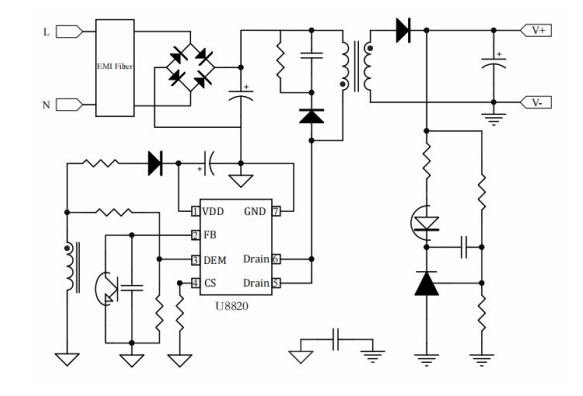

8820

開關電源芯片U8820集成有完備的保護功能,包括:VDD欠壓保護(UVLO) VDD過壓保護(VDD OVP)、輸入欠壓保護 (Brownout)、輸入過壓保護(LOVP)、輸出過壓保護(OVP)、逐周期電流限制(OCP)、異常過流保護(AOCP)、過載保護(OLP)、輸出過流保護(SOCP)、短路保護(SCP)、內置過熱保護(OTP)、軟啟動、前沿消隱(LEB)等。芯片通過專利技術,大大降低了芯片待機電流,降低了待機損耗,待機功耗低至30mW 以下。

在啟動階段開關電源芯片U8820通過芯片Drain腳對VDD充電當VDD電壓達到VDDon 時,高壓供電關閉輸出建立后,芯片供電由輔助繞組提供。在啟動過程中,當VDD低于2V時,高壓供電電路對VDD電容器充電電流為IHV1。小電流充電,主要是為了降低VDD引腳對地短路時的芯片功耗。當VDD電壓超過2V時,充電電流增加到IHV2,以縮短啟動時間。當VDD電壓降到VDD低鉗位電壓時,高壓供電電路再次開啟,以維持VDD電壓。但是,如果低鉗位供電狀態持續時間超過75ms,并且系統工作在非輕載模式時,芯片將觸發保護。

開關電源芯片U8820內部具有高精度80kHz開關頻率振蕩器,且?guī)в蓄l率調制和電流峰值調制功能,可優化EMI性能。芯片結合準諧振控制模式,綠色節能模式和打嗝模式工作,全范圍優化效率,實現待機功耗小于30mW,滿足六級能效要求。當負載非常小時,U8820 進入到打嗝模式工作。隨著輸出負載減小,FB電壓減小至低于閾值Vskip_in時,開關管停止動作。當FB電壓超過閾值Vskip_out時,開關管重新開始動作。U8820采用專利的打嗝噪音優化技術,可自適應的調節打嗝Vskip_out的閾值,實現噪音和紋波的最優化。
