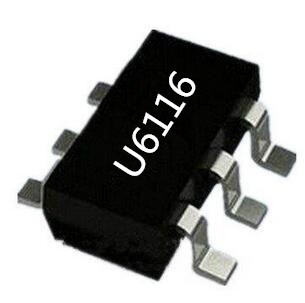

緩解手機充電器市場的困境——開關電源芯片U6116
小伙伴們普遍反映今年的手機市場價格都在默默上漲，究其原因，還是廠商們陷入無芯可用的窘境而導致的。手機充電器芯片亦是如此。今天介紹的開關電源芯片U6116或許能緩解一下小伙伴的困境。
開關電源芯片U6116主要特點：
R 支持反激和降壓型拓撲應用
R 反激原邊控制（SEL 管腳懸空）
R 準諧振降壓控制 (SEL= GND)
R ±4% 恒流、恒壓精度
R 待機功耗<70mW
R 多模式原邊控制方式
R 工作無異音
R 優化的動態響應
R 可調式線損補償
R 集成線電壓和負載電壓的恒流補償
R 集成完善的保護功能：
短路保護 (SLP)
過溫保護 (OTP)
逐周期限流保護 (OCP)
前沿消隱 (LEB)
管腳懸空保護
VDD 過欠壓保護和箝位保護
R 封裝形式 SOT23-6L
開關電源芯片U6116各腳位功能描述：
1 GND 芯片參考地。
2 GATE 外部 MOSFET 驅動管腳。
3 CS 電流采樣輸入腳。
4 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。
5 SEL降壓型或反激型拓撲配置管腳。SEL 懸空，反激原邊控制；SEL 短接至 GND，準諧振降壓型控制
6 VDD 芯片供電管腳。
開關電源芯片U6116可替換昂寶OB2532、OB2532、德普微DP2532等型號。更多驚喜盡在友恩半導體。
