亞馬遜echo、小米音響、百度涂鴉智能音箱等產品深入人心，作為音響系統的“前鋒型”產品，智能音箱的熱銷無遺也彰顯了音響市場的興起。而與音響息息相關的電感、環形變壓器、電源變壓器等產品也將隨之得到發展。友恩新推出的一款智能音響電機驅動開關電源芯片U6124D，一起了解下！

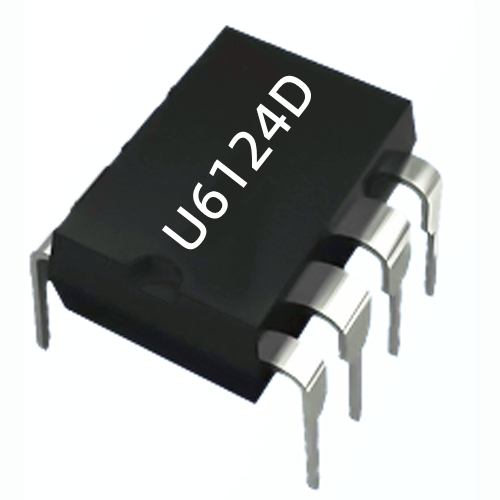

友恩U6124D開關電源芯片是一種高性能的電流模式PWM離線反激變換器電源開關應用。在U6124D中，內部具有高精度65kHz開關頻率振蕩器，且?guī)в卸额l功能可優化EMI性能。芯片采用綠色節能模式和打嗝模式工作，對于小于40W的應用可以保證小于75mW的待機功耗。

U6124D開關電源芯片和U6107D性能類似，在90~264Vac推薦輸出功率24W，在175-264Vac推薦輸出功率36W。但腳位不同，說明如下：

1 CS 電流采樣輸入腳。

2 GND 芯片參考地。

3 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 VDD 芯片供電腳。

5/6/7/8 Drain 內置功率 MOSFET 漏極。

U6124D開關電源芯片主要特性：

*支持DCM和CCM控制

*±1%CV調節，快速動態回應

*待機功耗<75mW

*電流模式控制

*固定65KHz開關頻率

*綠色省電模式工作，優化的環路控制

*啟動和工作電流

*集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>

*集成線電壓和電感量補償?shù)暮懔骷夹g(shù)

*集成自恢復模式的保護功能：

VDD 欠壓保護（UVLO）

VDD 過壓保護 （OVP）

過熱保護（OTP）

逐周期電流限制

過載保護（OLP）

短路保護（SCP）

前沿消隱（LEB）

CS 管腳開路保護

深圳銀聯寶科技近期推出好幾款充電器、適配器、電機驅動電源、LED驅動適用的開關電源芯片，關注我們，第一時間掌握最新動態！
