中國工業和信息化部聯合國產手機巨頭華為、OPPO、vivo共同打造的手機或其它移動終端攝像頭防抖通信行業標準正式出爐。這一標準將用于全球品牌手機制造商在中國銷售的手機和移動終端設備，也令手機充電器開關電源芯片有了參考性、對比性，具有非常強的行業指導意義。

友恩半導體生產的開關電源芯片經受住了市場的長期檢驗，品牌價值在不斷的彰顯。就像這顆高性能、低成本的原邊控制功率開關電源芯片U6513BS集成有電源系統單點失效保護，在 FB 上拉電阻開路、FB 下拉電阻開路、FB 下拉電阻短路、輸出二極管或者 SR 開路、輸出二極管或者 SR 短路、變壓器繞組短路、RCS 開路等故障條件下均能實現保護。

開關電源芯片U6513BS主要特點：

內置超高壓功率 BTJ

谷底開通、原邊控制、系統效率高

多模式原邊控制方式

優異的動態響應

集成動態三極管驅動電路

工作無異音

優化的 EMI 性能

恒流、恒壓調整率小于 ±5%

超低待機功耗 <30mW

CV 模式可編程輸出線壓降補償

內置完善的保護功能：

輸出短路保護 (FB SLP)

逐周期限流保護（OCP)

前沿消隱 (LEB)

芯片過溫保護 (OTP)

VDD 過壓、欠壓和箝位保護

輸出過壓保護功能 (FB OVP)

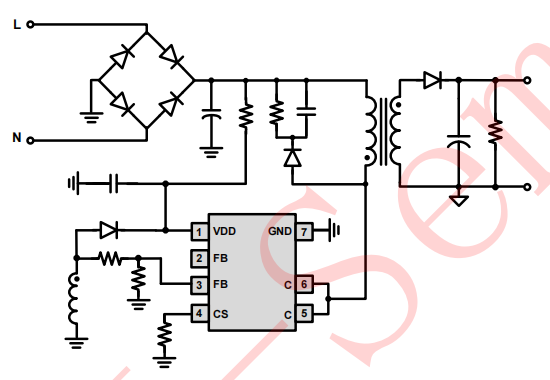

開關電源芯片U6513BS封裝形式SOP-7，腳位如下：

1 VDD 芯片供電腳。

2 、3FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

友恩半導體生產的開關電源芯片嚴格遵循行業技術要求、測試環境和測試方法，在不斷發展過程中不斷改進技術能力和配套服務，旨在從“芯”出發，回歸本“芯”！
