俗話說：麻雀雖小，五臟俱全！在電子產品中，電源管理芯片就好比麻雀，雖然體積小，但功能卻是樣樣俱全的。

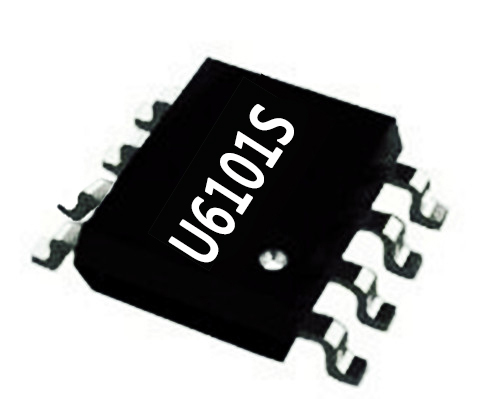

電源管理芯片的8個腳位你都知道是什么作用嗎？
例如說八腳電源芯片U6101的幾個腳位：個腳位GND通稱為接地腳，個腳位FB腳，主要作用是電壓反饋，調節進度。第三個腳位是VDD腳，又稱輸入腳，主要用于供電。第四個個腳位是SEL屬于可選擇的腳。第五個腳GATE是驅動MOS。第六個腳CS主要作用是調節電流經過。
電源管理芯片在電路擔負什么重則？
電源管理芯片（Power Management Integrated Circuits），是在電子設備系統中擔負起對電能的變換、分配、檢測及其他電能管理的職責的芯片.主要負責識別CPU供電幅值，產生相應的短矩波，推動后級電路進行功率輸出。可控制和保護整個電路。它的整體作用是：控制精度，保護穩定性。
