MOS管是如何驅動電路的優化設計呢？

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2018-10-25 16:26:19【大中小】

驅動電路的優化設計包含兩部分內容：

一是優的驅動電流、電壓的波形；

二是優的驅動電壓、電流的大小。

在進行驅動電路優化設計之前，先清楚MOS管的模型、MOS管的開關過程、MOS管的柵極電荷以及MOS管的輸入輸出電容、跨接電容、等效電容等參數對驅動的影響。

銀聯寶科技電源IC廠家低壓MOS管AP3401是SOT23-3塑料封裝P道金屬氧化物半導體場效應管，P溝道功率MOSFET 。適用于作負載開關或脈寬調制應用，阻抗值較低。

1、此功率MOSFET是使用銀聯寶的平面條紋DMOS技術生產的。這的技術已經專門針對小化通態電阻，提供了優越的開關性能好，在雪崩和整流模式下能承受高脈沖。這些適用于率開關電源，有功功率因數校正基于半橋拓撲。

2、RDS(on)=55/70 VGS=12V

3、增強的dv/dt能力

4、快速切換

5、綠色設備可用

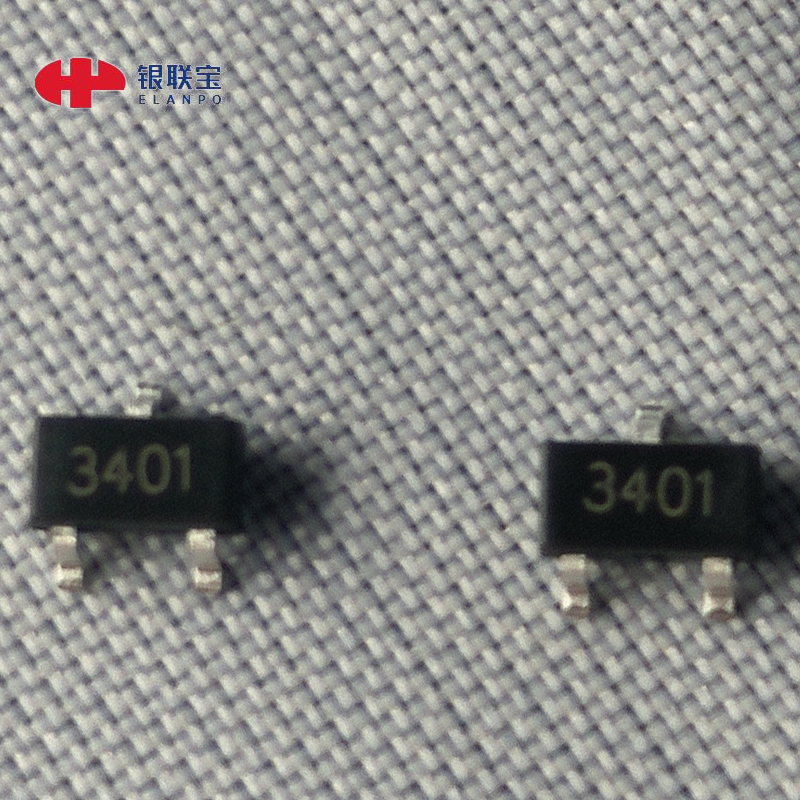

3401

產品型號：AP3401

工作方式：4.2A/30V

漏源極電壓:30V

柵源電壓:±12V

連續漏電流:4.2A/3.5A

脈沖漏電流:30A

操作和儲存溫度范圍：-55℃+150℃

現在知道MOS管的電路怎么去優化設計了吧，希望以上文章能對你有點幫助。銀聯寶科技新拓展低壓mos管，有電源朋友用到這塊的，趕緊來聯系我們吧。
