氮化鎵芯片具備令人矚目的高功率密度特性，這意味著它可以在相對較小的尺寸上輸出更大的功率。在當下眾多需要小型化且高功率輸出的場景中，其價值尤為凸顯。PD快充芯片U8608是一款集成E-GaN的恒壓恒流PSR反激功率開關管，可為18~65W適配器應用提供全新的解決方案。

PD快充芯片U8608采用峰值電流控制模式，可節省光耦和TL431，簡化電源BOM。它合封第三代半導體GaN FET，最高工作頻率130kHz，有利于降低電源尺寸。集成谷底鎖定技術可以防止頻率抖動產生噪音。它采用CS Jitter技術，通過調制峰值電流參考值實現頻率抖動，以優化系統EMI。

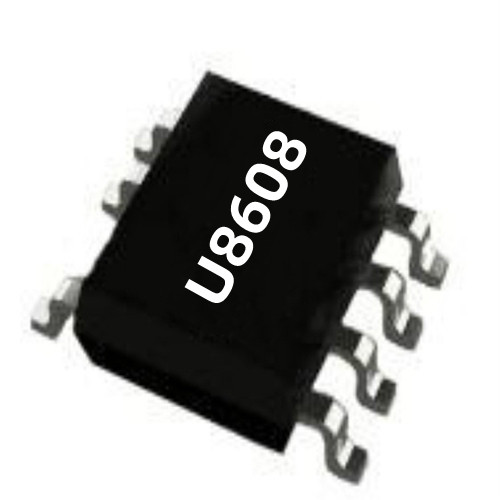

PD快充芯片U8608采用ASOP7-T4封裝，引腳說明：

1 NTC I/O 外置過溫檢測管腳

2 COMP I/O 運放輸出，在該 pin 腳和 GND 之間連接阻容網絡用于調節環路。

3 FB I/O 輸出反饋、消磁檢測、驅動能力分檔判定管腳

4 VDD P 芯片供電管腳

5 CS I/O 電流采樣輸入管腳、最高頻率選擇管腳

6 GND P 芯片參考地

7 Drain P 內置高壓 GaN FET 漏極、高壓?jiǎn)?dòng)供電管腳

PD快充芯片U8608采用峰值電流控制模式，可以自適應的工作在QR和降頻工作模式，從而實現全負載功率范圍內的效率優化。在滿載和重載工況下，系統工作在QR工作模式，可以大幅降低系統的開關損耗。芯片根據FB電壓值調節谷底個數，同時為了避免系統在臨界負載處的FB電壓波動導致谷底數跳變，產生噪音，U8608采用了谷底鎖定工作模式，在負載一定的情況下，導通谷底數穩定，系統無噪音。

在當下的消費類電子產品領域，氮化鎵芯片已然成為了 “明星材料”，尤其在快充電源方面有著極為出色的表現。深圳銀聯寶科技不同功率段的氮化鎵PD快充芯片也不斷涌現，可滿足客戶的各類需求，保障電源供應的穩定與高效！
