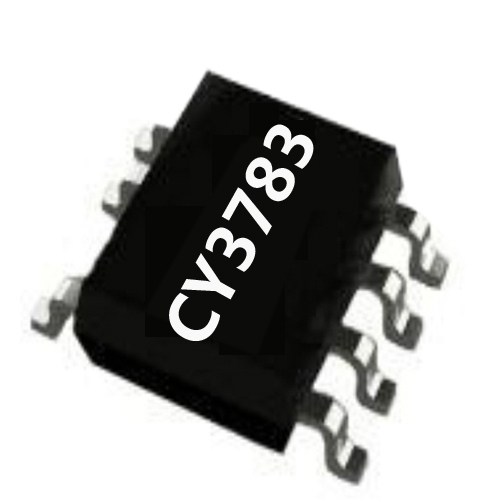

PFM+PWM 電源控制器高性能LED照明ic CY3783A
LED照明ic CY3783A具有出色的恒壓控制精度。在恒壓工作時，芯片采用 PWM+PFM 的控制方式，調整不同輸出負載時系統的工作頻率，以及單周期的峰值電流大小，從而調整輸出功率使輸出電壓保持恒定。其內置功率BJT，可用于10W以內的離線式開關電源產品。
LED照明ic CY3783A引腳功能說明：
1 VFB I 系統反饋管腳，根據輔助繞組的反激電源，在CC模式或CV模式下調節輸出電壓和輸出電流。
2 CS O 內置功率 BJT 發射極。
3 VDD P IC 的電源管腳。
4 E O 內置功率 BJT 發射極。
5、6 HV O 內置功率 BJT 集電極。
7 GND P IC接地管腳。
LED照明ic CY3783A的啟動電流非常小，所以在芯片開啟前，系統可以以較小的功率就可以使芯片開啟。當芯片VDD電壓上升到開啟閾值VDDON時，芯片開啟，產生內部使能信號，使能內部功能模塊，從而控制系統進行工作。在芯片開啟后，如VDD電壓下掉至關閉閾值 VDDOFF時，芯片欠壓保護，關閉內部使能信號并停止工作。一旦VDD達到開啟閾值VDDON，為保證輸出快速建立，芯片會控制初級峰值電流保持最大，直到輸出電壓建立到欠壓保護閾值以上，芯片推出快速啟動模式。
同時，LED照明ic CY3783A還內置了輸入線電壓補償以及輸出線纜補償，從而可以獲得更好的電壓和電流調整率。CY3783A內置了大量的補償以及保護功能，從而簡化了外圍電路，利于PCB布局及EMI設計，提高了方案的可靠性，降低了方案成本。
LED照明ic CY3783A采用可變驅動電流的方式驅動功率開關管工作，以實現更低的開關損耗和導通損耗來提升效率，并優化開關電壓電流尖峰實現更有的EMI效果。隨著初級峰值電流的變化，功率三極管基極驅動電流從20mA到46mA線性變化。
