上次給大家介紹了20W氮化鎵單電壓的應用方案，立馬就有小伙伴發出了全電壓應用方案的需求。深圳銀聯寶科技有求必應，PD 20W氮化鎵電源方案全電壓認證款：U8722BAS+U7612B方案來咯！

主控氮化鎵電源芯片U8722BAS是一款集成E-GaN的高頻高性能準諧振模式交直流轉換功率開關。芯片集成高壓啟動電路，可獲得快速啟動功能和超低的工作電流，實現小于30mW的超低待機功耗。U8722BAS的工作頻率最高可達220kHz，可全范圍工作在準諧振模式。芯片集成峰值電流抖動功能和驅動電流可配置功能，可極大的優化系統EMI性能。芯片內置Boost供電電路，非常適用于寬輸出電壓 的應用場景。

主控氮化鎵電源芯片U8722BAS集成有完備的保護功能，包括：VDD欠壓保護 (UVLO)、VDD過壓保護(VDD OVP)、輸入欠壓保護(BOP)、輸出過壓保護(OVP)、逐周期電流限制(OCP)、異常過流保護(AOCP)、過載保護(OLP)、輸出過流保護(SOCP)、內置過熱保護(OTP)、前沿消隱(LEB)、CS管腳開路保護等。

同步整流芯片U7612B是一款高頻率、高性能、CCM同步整流開關，可以在GaN系統中替代肖特基整流二極管以提高系統效率。U7612內置有VDD高壓供電模塊，無需輔助繞組供電可穩定工作，系統上支持High Side和Low Side配置，兼顧了系統性能和成本。

同步整流芯片U7612B的快速關斷功能可以幫助功率器件獲得較低的電壓應力，可支持斷續工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)。其內部集成有智能的開通檢測功能，可以有效防止反激電路中寄生參數振蕩引起的同步整流開關誤開通

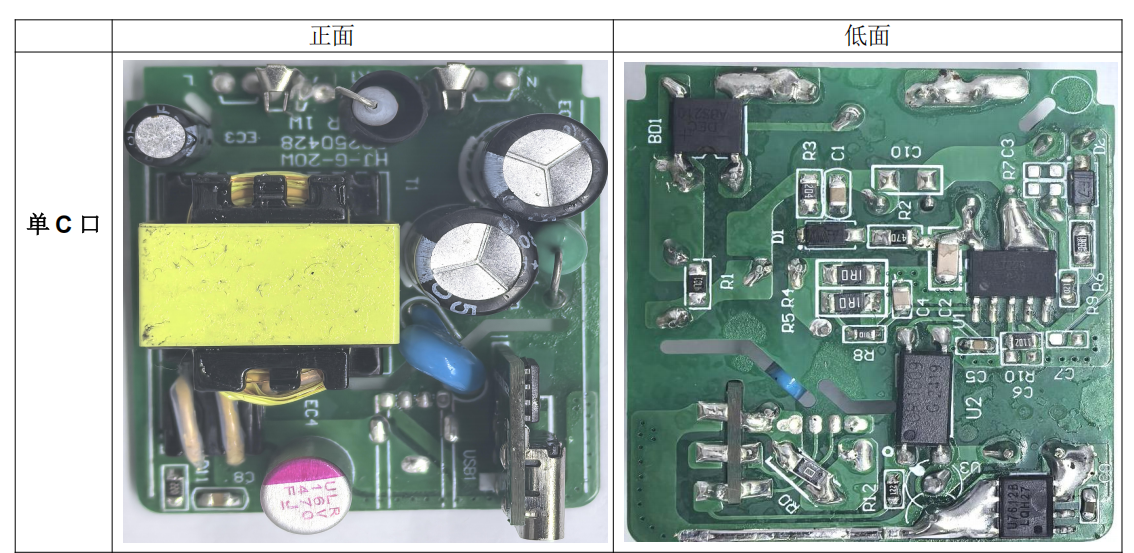

協議芯片采用的是SDC5433 &5493C，輸入規格 90V-264V 50/60Hz，輸出規格C口 PD20W：5V3A / 9V2.22A / 12V1.67A！
