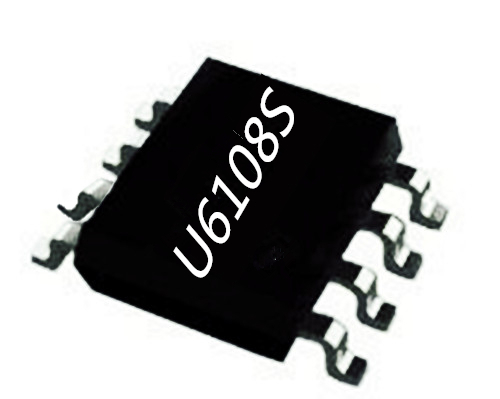

如今無論是體積和重量越來越小的筆記本電腦、平板電腦，還是體積越來越大的手機都需要體積更小、充電更快的充電器。不過可以有效地將交流電轉換為直流電并且只需要很少的元件的反激式轉換器作為拓?fù)浣Y(jié)構限制了充電器的體積，電源適配器的發展也到了臨界點，那么有源鉗位反激式芯片組能否打破體積限制?手機充電器U6108S開關電源ic是一種高性能的電流模式PWM離線反激變換器電源開關應用，實現“更小體積、更快充電”。

手機充電器U6108S開關電源ic內部具有高精度 65kHz 開關頻率振蕩器，且?guī)в卸额l功能可優化 EMI 性能。芯片采用綠色節能模式和打嗝模式工作，可以保證小于 75mW 的待機功耗。

手機充電器U6108S電源ic集成有完備的保護功能，包括：VDD 欠壓保護（UVLO）、VDD 過壓保護（OVP）、 逐周期電流限制、短路保護（SCP）、過載保護（OLP）、過熱保護、軟啟動、VDD 箝位和 CS 管腳開路保護等。

手機充電器U6108S開關電源ic特點：

可支持?jǐn)嗬m(xù)模式、連續模式的原邊恒流技術

±5% 恒流精度；±1%恒壓精度

待機功耗<75mW

固定 65KHz 開關頻率

綠色省電模式和打嗝模式工作

啟動和工作電流

集成抖頻功能優化 EMI

集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>

集成線電壓和電感量補償?shù)暮懔骷夹g(shù)

集成自恢復模式的保護功能

手機充電器U6108S開關電源ic的腳位分析：

1腳是VDD IC電源引腳。2腳是 GND IC的接地。3腳是FB反饋引腳。 通過將光電耦合器連接到該引腳來實現環路調節。PWM占空比由該引腳電壓和引腳4上的電流檢測信號決定。4 CS電流檢測輸入引腳。5、6、7、8 腳是Darin功率MOSFET漏極。

U6108S開關電源ic推薦輸出功率（1）85-265Vac：18W，175-265Vac:24W。U6108S開關電源ic芯片應用：充電器和適配器、電機驅動電源。

隨著智能音響、智能家電、無線傳感網絡的廣泛普及，業界對放大器產品在電池和系統的使用壽命、更小尺寸封裝、增強系統性能表現等方面提出了新的要求。所以，小體積、充電快的電源ic實現了大家一直以來對充電器的要求。
