手機充電器芯片U25134電量續航好輕松

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2023-04-07 10:00:25【大中小】

手機使用時間長，電量損耗自然就大。隨身攜帶手機充電器很有必要。友恩半導體7.5W手機充電器芯片U25134，品質突出，性能可靠，讓你暢游手游海洋。

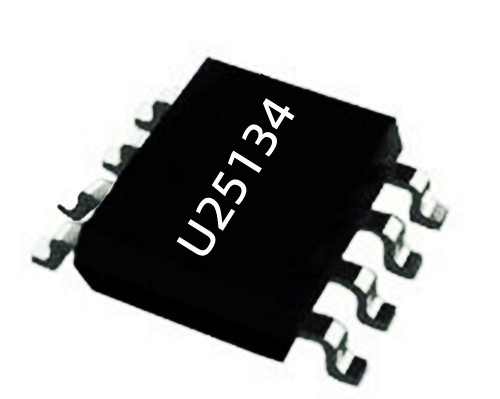

U25134

手機充電器芯片U25134是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能。采用 U25134 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。

手機充電器芯片U25134集成有多種保護功能：如 VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護(OCP)、短路保護 (FB SLP)、輸出過壓保護 (FB OVP)、過熱保護 (OTP) 和 VDD 箝位等。U25134還集成有電源系統單點失效保護，在 FB上拉電阻開路、FB 下拉電阻開路、FB 下拉電阻短路、輸出二極管或者 SR 開路、輸出二極管或者 SR 短路、變壓器繞組短路、RCS 開路等故障條件下均能實現保護。

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在手機充電器芯片U25134內部存在由線損補償模塊控制的可調式電流源流出到與 FB 管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償掉。隨著負載功率的降低，在 FB 上的偏置電壓將被提高。通過調節分壓電阻 R1 和 R2 的阻值可以調節實際補償量的大小。

手機充電器芯片U25134優化設計的動態響應性能，可滿足 USB 充電器的要求，尤其適合于小功率離線式充電器應用以及AC/DC 電源適配器！
