手機數碼的好伴侶U6201充電器電源管理芯片
今天推薦許多小伙伴在找的電源管理芯片U6201，充電器、適配器以及電機驅動電源都能找到U6201的身影。

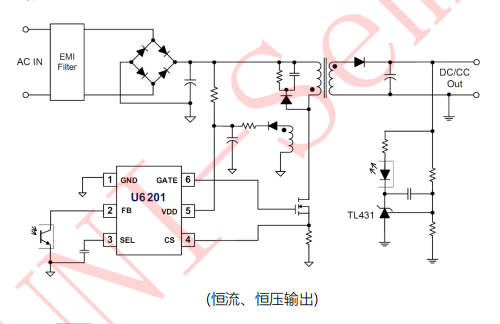

電源管理芯片U6201管腳功能：
1 GND 芯片參考地。
2 FB反饋輸入管腳。閉環控制時連接于光電耦合器相連，此腳位電壓決定了 PWM 驅動信號的占空比和 CS 管腳的關斷電壓。
3 SEL功能復用管腳。橫流恒壓輸出應用時，推薦連接典型值為 10-47nF 電容到 GND 管腳；恒壓輸出應用時，此管腳懸空。
4 CS 電流采樣輸入管腳。
5 VDD 芯片供電管腳。
6 GATE 圖騰驅動電路管腳，連接外部MOSFET。
電源管理芯片U6201主要特點：
1.可支持斷續模式、連續模式的原邊恒流技術
2.±5% 恒流精度；±1%恒壓精度
3.待機功耗<75mW
4.固定 65KHz 開關頻率
5.綠色省電模式和打嗝模式工作
6.超低啟動和工作電流
7.集成抖頻功能優化 EMI
8.集成內部斜率補償的電流模式控制
9.集成線電壓和電感量補償的恒流技術
10.集成自恢復模式的保護功能：VDD 欠壓保護（UVLO）、VDD 過壓保護 （OVP）、過熱保護（OTP）、逐周期電流限制、過載保護（OLP）、短路保護（SCP）、前沿消隱（LEB）、CS 管腳開路保護。
電源管理芯片U6201封裝類型 SOT23-6L，需要找替代料的小伙伴也可多多關注。
