同步整流電源IC U7710 & U7711減少損耗提高轉換效率

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2022-03-04 11:14:30【大中小】

都知道同步整流效率高，但市面上的同步整流電源IC品類繁多，質量參差不齊，該如何選擇呢？銀聯寶科技的同步整流電源IC U7710 & U7711投放市場多年，銷量穩定，感興趣的小伙伴可多了解下。

同步整流電源IC U7710 & U7711內置 VDD 高壓供電模塊，無需 VDD 輔助繞組供電，降低了系統成本。內部集成有 VDD 欠壓保護功能和 VDD 電壓鉗位。內置超低導通阻抗功率 MOSFET 以提升系統效率。

1646364289(1)

同步整流電源IC U7710 & U7711主要特點：

& 反激拓撲副邊同步整流功率開關

& 支持“浮地”和“共地”同步整流兩種拓撲

& 支持斷續工作模式 (DCM) 和準諧振工作模式(QR)

& <300uA 超低靜態電流

& 內置 VDD 高壓供電模塊，無需 VDD 輔助繞組供電

& 內置 40V 功率 MOSFET

& 內部集成保護：

VDD 欠壓保護 (UVLO)

VDD 電壓鉗位 (>5mA 鉗位電流)

& 封裝信息 SOP-8

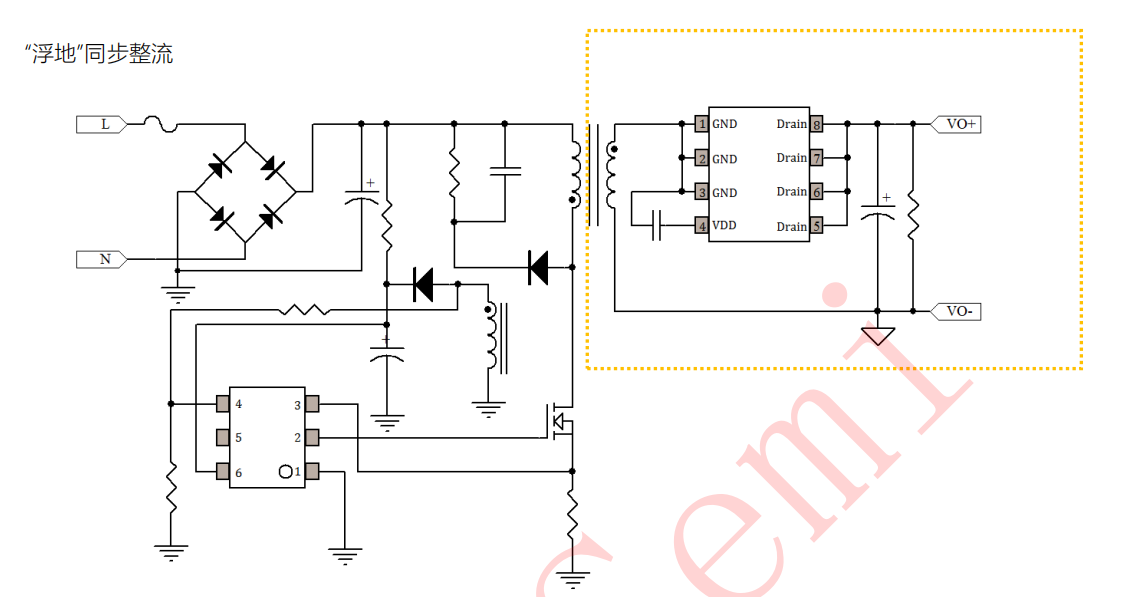

同步整流電源IC U7710 & U7711支持“浮地”和“共地”同步整流兩種架構，同時支持系統斷續工作模式 (DCM) 和準諧振工作模式 (QR)。

1646364320(1)

同步整流電源IC U7710 & U7711管腳名稱:

& 1\2\3 GND P IC 參考地，同時也是內部功率 MOSFET 的源極

& 4 P IC 供電腳，推薦使用 0.1uF 瓷片電容

& 5\6\7\8 Drain I 內置功率 MOSFET 漏極

同步整流技術的好處就是通過減少開關電源輸出端的整流損耗，提高轉換效率，降低電源本身發熱。同步整流電源IC U7710 & U7711完全滿足這些需求，試試就知道！
