探詢開關電源芯片的奧秘

返回列表 來源: 查看手機網址
掃一掃!探詢開關電源芯片的奧秘掃一掃!
瀏覽:- 發布日期:2017-09-26 08:57:11【

     開關電源芯片在我們生活中開始辦理著越來越重要的角色,充斥著我們生活的每一個角落,無論是各種數碼產品的充電器,還是我們生活所必備的電子產品。今天就讓我來為大家介紹一下這個老朋友開關電源芯片

一、開關電源的電路組成:

     開關電源的主要電路是由輸入電磁干擾濾波器(EMI)、整流濾波電路、功率變換電路、PWM控制電路、輸出整流濾波電路組成。輔助電路有輸入過欠壓保護電路、輸出過欠壓保護電路、輸出過流保護電路、輸出短路保護電路等。

二、輸入電路的原理及常見電路:

     ① 防雷電路:當有雷擊,產生高壓經電網導入電源時,由MOV1、MOV2、MOV3:F1、F2、F3、FDG1組成的電路進行保護。當加在壓敏電阻兩端的電壓超過其工作電壓時,其阻值降低,使高壓消耗在壓敏電阻上,若電流過大,F(xiàn)1、F2、F3會燒毀保護后級電路。 ② 輸入濾波電路:C1、L1、C2、C3組成的雙π型濾波網絡主要是對輸入電源的電磁噪聲及雜波信號進行抑制,防止對電源干擾,同時也防止電源本身產生的高頻雜波對電網干擾。當電源開啟瞬間,要對C5充電,由于瞬間電流大,加RT1(熱敏電阻)就能有效的防止浪涌電流。因瞬時全消耗在RT1電阻上,一定時間后溫度升高后RT1阻值減小(RT1是負溫系數元件),這時它消耗的非常小,后級電路可正常工作。  ③ 整流濾波電路:交流電壓經BRG1整流后,經C5濾波后得到較為純凈的直流電壓。若C5容量變小,輸出的交流紋波將增大。

三、功率變換電路:

     1、MOS管的工作原理:目前應用廣泛的絕緣柵場效應管是MOSFET(MOS管),是利用半導 體表面的電聲效應進行工作的。也稱為表面場效應器件。由于它的柵極處于不導電狀態,所以輸入電阻可以大大提高,高可達105歐姆,MOS管是利用柵源電壓的大小,來改變半導體表面感生電荷的多少,從而控制漏極電流的大小。

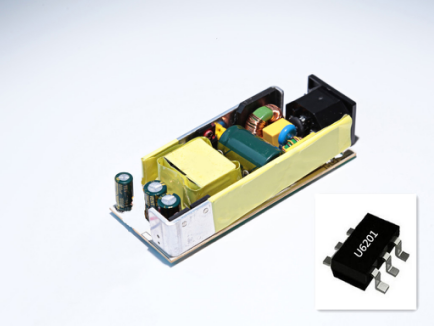

60W系列 12V5A能效六級方案



圖片1


±5%恒壓恒流精度, 快速動態響應控制
待機功耗小于75mW
自動補償輸入電壓.電感感量變化
自動補償輸入電壓.電感感量變化
啟動電流

銀聯寶電子是您開關電源芯片的平臺,我們將為您提供、方便、理想的服務,為您提供實惠的價格。銀聯寶團隊將為您提供合理的建議。咨詢電話:400-778-5088
