U6117S的小電源芯片，只要是8腳芯片都能代換或者改電路代換。改電路只要配有兩個元件，其它元件原電路都有，拆除多余元件，一改成功。我改過很多，算得是小電源芯片的摸塊。有些元件不一定隨時都有，配有這元件可改百分之九十以上的電源電路。DVD電源、唱戲機充電器、手機充電器、移動小電視電源等。
電路圖:

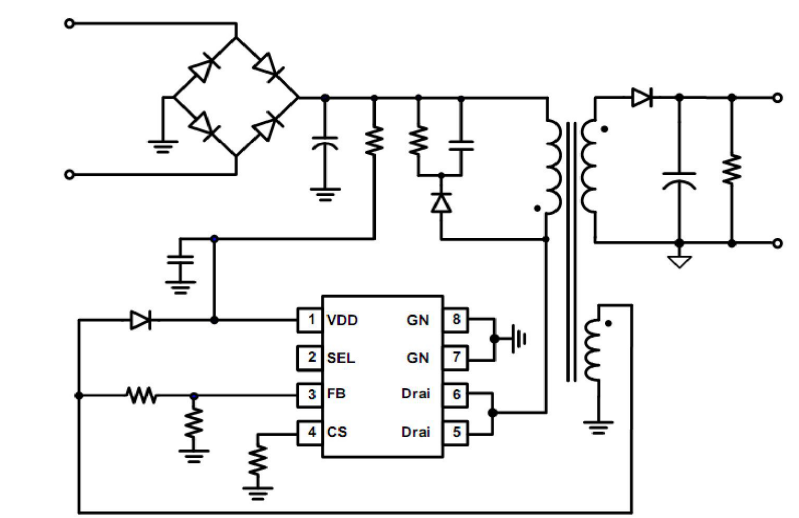

U6117典型應用圖

電源芯片U6117S是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。也支持準諧振降壓型LED恒流輸出應用，僅需將SEL管腳短接到GND管腳即可。其優勢：
1..在恒壓輸出模式中，該芯片采用多模式工作方式，即調幅控制(AM)和調頻控制(FM)相結合，提高了系統的效率和可靠性。
2.在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。
3.采用該芯片可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
4.集成有多種保護功能：VDD欠壓保護(UVLO)、VDD過壓保護(OVP)、逐周期限流保護(OCP)、短路保護(SLP)和VDD箝位等。
小功率電源芯片U6117S的特點：
1.集成600V MOSFET，待機功耗70mW
2.支持反激和降壓型拓?fù)鋺?yīng)用
3.反激原邊控制(SEL管腳懸空)，多模式原邊控制方式
4.±4%恒流、恒壓精度，可調式線損補償
5.集成線電壓和負載電壓的恒流補償

6.封裝形式SOP-8
