對電源管理芯片的要求，除了綠色節能，還要追求效率顯著、省時便捷，同時又不降低充電質量。友恩U6513電源管理芯片節能環保、高速充電、溫升低，是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能。采用U6513可以工作無異音，同時可保證優異的動態性能。適合于小功率離線式充電器應用。

友恩U6513電源管理芯片主要特點：

▲ 內置超高壓功率 BTJ

▲ 谷底開通、原邊控制、系統效率高

▲ 多模式原邊控制方式

▲ 優異的動態響應

▲ 集成動態三極管驅動電路

▲ 工作無異音

▲ 優化的 EMI 性能

▲ 恒流、恒壓調整率小于 ±5%

▲ 待機功耗 <30mW

▲ CV 模式可編程輸出線壓降補償

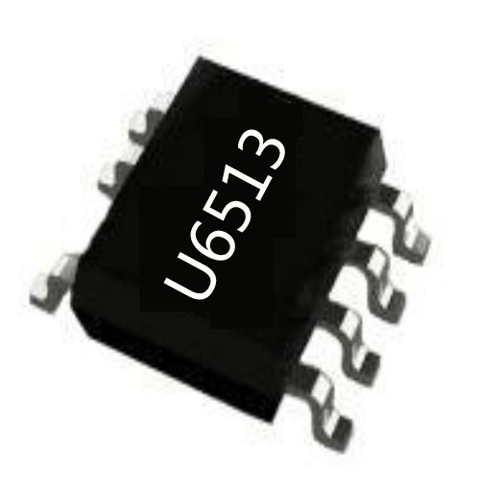

▲ SOP-7 封裝

U6513電源管理芯片利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。集成有多種保護功能：如VDD欠壓保護(UVLO)、VDD過壓保護(OVP)、逐周期限流保護(OCP)、短路保護(FB SLP)、輸出過壓保護(FBOVP)、過熱保護(OTP) 和 VDD 箝位等。U6513 還集成有電源系統單點失效保護，在FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等故障條件下均能實現保護。多應用在手機充電器、AC/DC 電源適配器等領域，典型輸出功率10W。
