為何電源芯片TB5806能替代OB2512呢？

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2020-01-15 16:49:01【大中小】

電源芯片TB5806是銀聯寶科技自主研發的一款芯片，它是跟昂寶OB2512可以腳位兼容的。接下來，一起來了解下為何電源芯片TB5806能替代OB2512的呢？
一、概述：
電源芯片TB5806是一款高性能準諧振（QR）初級側調節（PSR）PWM電源開關，具有高精度CV / CC控制，是充電器應用的理想選擇。
1.在CV模式下，采用多模式QR控制，它使用AM（幅度調制）模式和（調頻）FM模式的混合來提高系統效率和可靠性。
2.在CC模式下，IC使用PFM控制線路和負載CC補償。 IC可以實現快速動態響應。
3.內置的電纜壓降補償（CDC）功能可提供出色的CV性能。
4.集成了欠壓鎖定（UVLO），VDD過壓保護（VDD OVP），逐周期電流限制（OCP），短路保護（SLP），片上熱關斷，VDD鉗位等功能和保護功能。
二、特征：
1.內置700V電源BJT
2.率的準諧振初級側調節（QR-PSR）控制
3.多模PSR控制，快速動態響應
4.內置動態基礎驅動器，音頻無噪音操作
5.±4％CC和CV調節，低待機功率<70mW
6.CV模式下的可編程電纜壓降補償（CDC）
7.內置交流線路和負載CC補償
三、管腳信息：

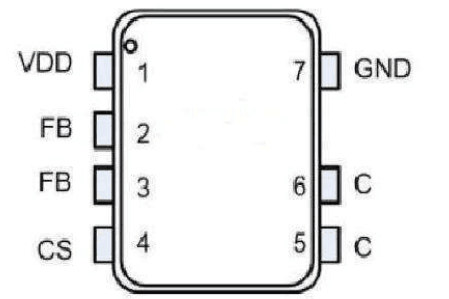

TB5806腳位圖

1腳VDDD是電源引腳
2腳FB是系統反饋和準諧振檢測引腳。
3腳NC是無連接
4腳CS是電流檢測輸入引腳。
5-6腳是內部電源BJT集電極引腳
7腳GND是接地引腳
電源芯片能替代OB2512的相關資料就到這里了，如果你想要了解更多詳細資料信息或樣品測試，歡迎聯系銀聯寶科技。
