不一樣規格型號的電源適配器能否通用，主看是電壓是否一致，不然會損壞大功率電器或直接無法工作；輸出電流需要超過大于用電器的工作電流；插口必須配對，不然無法連接；正負極要一致，以防發生安全事故。而電壓適當，電流不小于原電源的電源適配器，是可以通用的。電源適配器里面所用到的電源ic，通用性則強了很多。比如銀聯寶科技的電源ic U92153，就可靈活應用于12v1A、5v2.4A的典型輸出中。

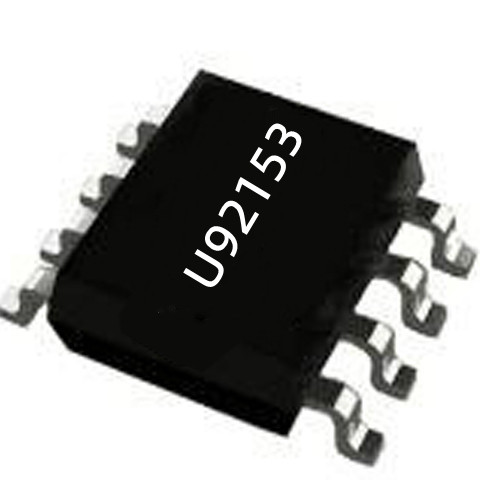

12W電源ic U92153是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在CS管腳有一電流源流出調節CS電壓信號。利用以上技術，U92153可實現由滿載到空載全程無異音工作。

12W電源ic U92153主要特征：

&內置超高壓功率 BTJ

&谷底開通、原邊控制、系統效率高

&多模式原邊控制方式

&優異的動態響應

&集成動態三極管驅動電路

&工作無異音

&優化的 EMI 性能

&恒流、恒壓調整率小于 ±5%

&超低待機功耗 <30mW

&CV 模式可編程輸出線壓降補償

&內置完善的保護功能：輸出短路保護 (FB SLP)、逐周期限流保護（OCP)、前沿消隱 (LEB)、芯片過溫保護 (OTP)、VDD 過壓、欠壓和箝位保護、輸出過壓保護功能 (FB OVP)

&SOP-8 封裝

12W電源ic U92153集成有電源系統單點失效保護，在FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等故障條件下均能實現保護。集成了三極管基極動態驅動技術以優化系統效率。基極驅動電流隨著負載狀態動態調節。輸出負載越大，基極驅動電流越大，且基極驅動電流正比于CS管腳峰值電壓信號。引腳說明如下：

1 VDD 芯片供電腳。

2 GND 芯片參考地管腳

3 FB 輸出反饋和消磁檢測管腳。

4 CS 電流采樣輸入管腳。

5.6.7.8 C 內置功率三極管集電極輸入管腳。

12W電源ic U92153供應商深圳銀聯寶科技，緊跟電子芯片行業的發展形勢，不斷地開發出更適合客戶的新產品。未來還將持續加大對研發的力度，為客戶創造更多價值！
