小而美的智能產品都在用開關電源芯片 U6217

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2022-03-09 11:19:54【大中小】

作為精品電商的主力軍，小米有品的智能產品和數碼周邊迅速占領這部分市場，在手機充電器、電源適配器、LED 照明等產品上經常可見到友恩半導體的開關電源芯片。只需要找適合的型號，不用擔心質量和其它的東西，非常方便。比如這顆U6217！

開關電源芯片 U6217典型功率推薦:

U6217SL——175-265VAC：18W 85-265VAC：15W

U6217SM——175-265VAC：24W 85-265VAC：18W

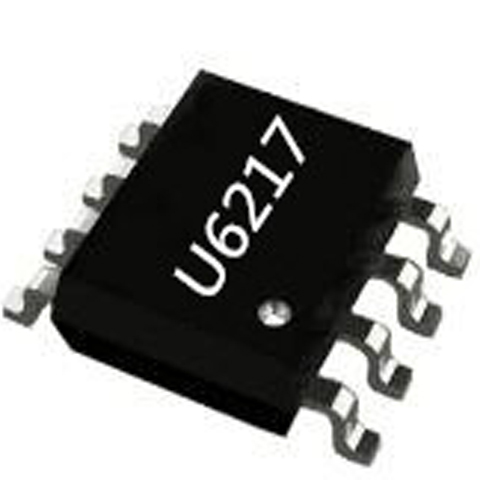

U6217

開關電源芯片 U6217腳位分析：

1 VDD 芯片供電腳。

2 GND 芯片參考地。

3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5、6、7、8 DRAIN 內置功率 MOSFET 漏極。

開關電源芯片 U6217主要特點：

● 集成 650V MOSFET

● ±4% 恒流、恒壓精度

● 待機功耗<70mW

● 多模式原邊控制方式

● 工作無異音

● 優化的動態響應

● 可調式線損補償

● 集成線電壓和負載電壓的恒流補償

● 集成完善的保護功能：

短路保護 (SLP)

過溫保護 (OTP)

逐周期限流保護 (OCP)

前沿消隱 (LEB)

管腳懸空保護

VDD 過欠壓保護和箝位保護

● 封裝形式 SOP-8

友恩開關電源芯片 U6217采用多模式工作方式，提高了系統的效率和可靠性。也可替代OB2530TCP/OB2576TCP/HT1237T等市面常見料號，簡潔明了質優價美！
