小體積 5V 2.4A六級能效電源方案
TB6812是一款恒壓、恒流的原邊反饋控制芯片，內置650V的功率MOSFET,廣泛應用于小功率離線式充電器。
TB6812 采用調幅控制和調頻控制相結合，提高系統的效率和可靠性。恒流流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用TB6812可以工作無異音，同時保證優異的動態性能;采用特有的輸出線損補償技術，可以有效的 補償輸出電流在輸出線上的損耗壓降。TB6812具有多重保護功能，包括開路保護，VDD過壓/欠壓/鉗位保護，短路保護、芯片過溫保護等功能。
TB6812是銀聯寶新一代的恒壓、恒流控制芯片，優化了動態響應和驅動等性。

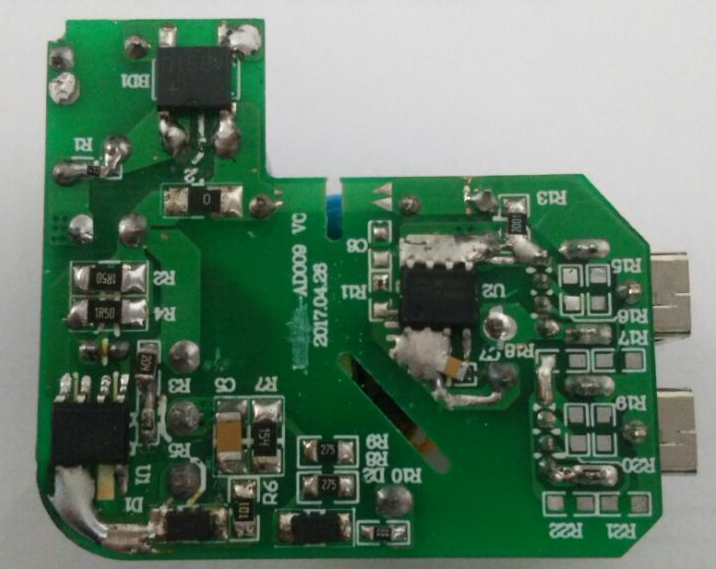

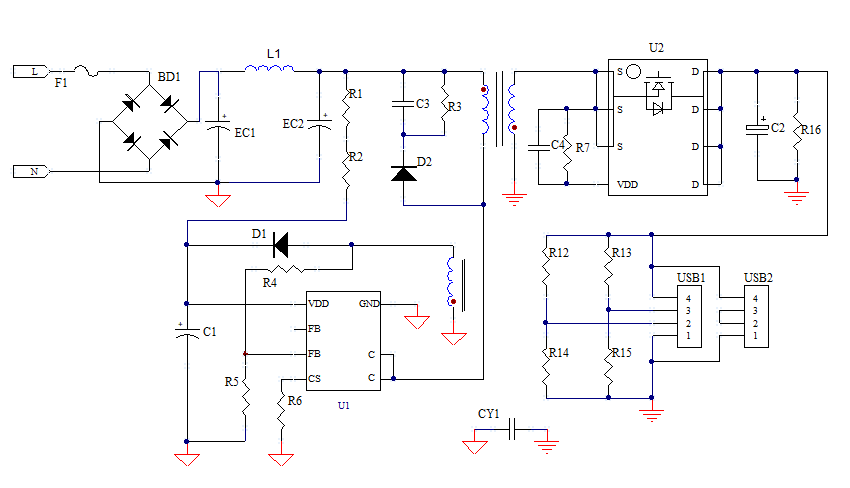

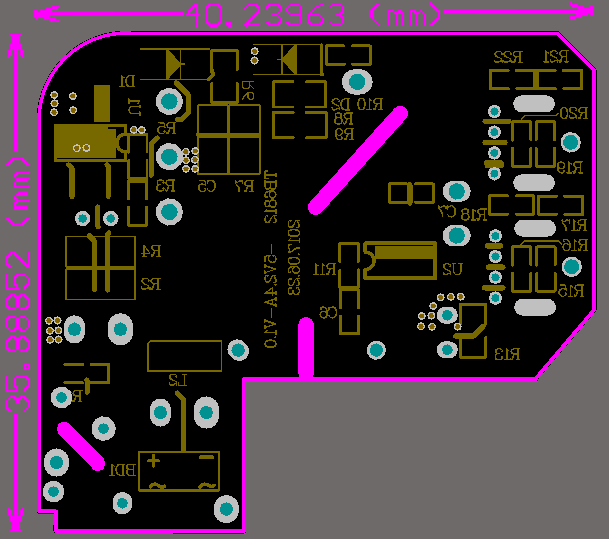

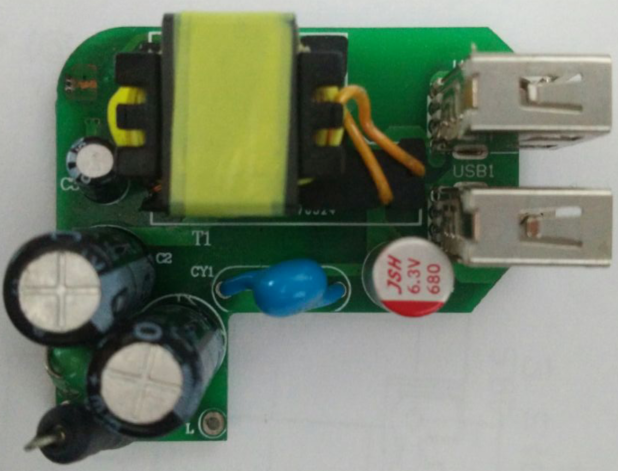

TB6812 典型系統原理圖 / PCB DEMO樣品圖如下：
5V 2.4A 測試數據：

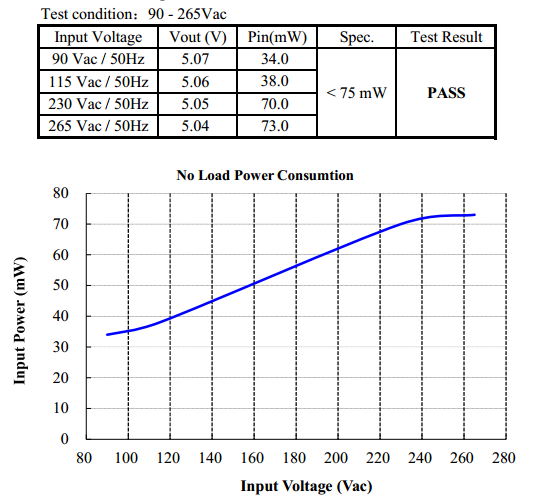

待機功耗測試

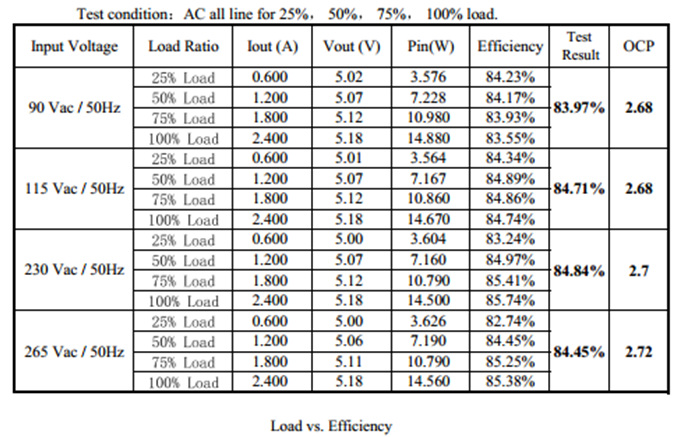

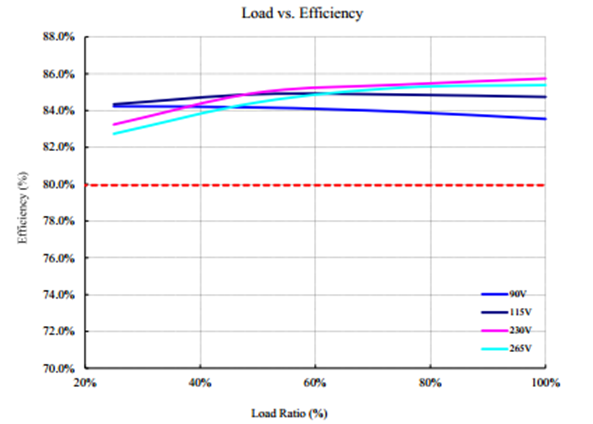

平均效率測試

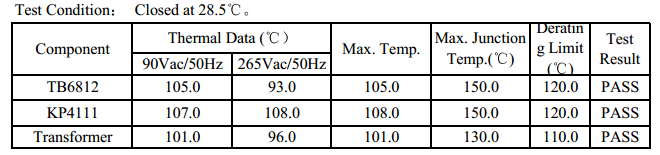

溫升測試
