5W充電器芯片U65113在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在CS 管腳有一電流源流出調節CS電壓信號。利用以上技術，U65113可實現由滿載到空載全程無異音工作。U65113集成了三極管基極動態驅動技術以優化系統效率。基極驅動電流隨著負載狀態動態調節。輸出負載越大，基極驅動電流越大，且基極驅動電流正比于CS管腳峰值電壓信號。

5W充電器芯片U65113主要特性：

*內置超高壓功率 BTJ

*谷底開通、原邊控制、系統效率高

*多模式原邊控制方式

*優異的動態響應

*集成動態三極管驅動電路

*工作無異音

*優化的 EMI 性能

*恒流、恒壓調整率小于 ±5%

*超低待機功耗 <50mW

*CV 模式可編程輸出線壓降補償

*內置完善的保護功能：

輸出短路保護 (FB SLP)

逐周期限流保護（OCP)

前沿消隱 (LEB)

芯片過溫保護 (OTP)

VDD 過壓、欠壓和箝位保護

輸出過壓保護功能 (FB OVP)

*SOP-7 封裝

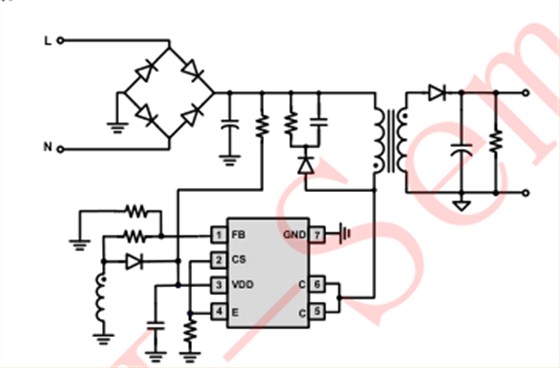

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在5W充電器芯片U65113內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償掉。隨著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。

5W充電器芯片U65113腳位說明：

1 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

2 CS 電流采樣輸入腳。

3 VDD 芯片供電腳。

4 E 內置功率三極管發射極。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。
