在國內如何選擇電源IC？

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-12-14 11:02:41【大中小】

選擇電源IC不僅僅要考慮滿足電路性能的要求及可靠性，還要考慮它的體積、重量、延長電池壽命及成本等問題。這里給出一些選擇基本原則以及推薦
①采用LDO的佳條件
當要求輸出電壓中紋波、噪聲特別小的場合，輸入輸出電壓差不大，輸出電流不大于100mA時采用微功耗、低壓差（LDO）線性穩壓器是合適的，適合大多數便攜式產品應用
②需負電源時盡量采用電荷泵
便攜式儀器中往往需要負電源，由于所需電流不大，采用電荷泵IC組成電壓反轉電路為簡單，若要求噪聲小或要求輸出穩壓時，可采用帶LDO線性穩壓器的電荷泵IC
③不要追求高精度、功能全的新器件
電源IC的精度一般為±2%～±4%，精度高的可達±0.5%～±1%，要根據電路的要求選擇合適的精度，這樣可降低生產成本。功能較全的器件價格較高，所以無需關閉電源功能的或產品中無微處理器（μP）或微控制器（μC）的則無需選擇帶關閉電源功能或輸出電源工作狀態信號的器件，這樣不僅可降低成本，并且尺寸更小。
④不要“大馬拉小車”
電源IC主要的三個參數是，輸入電壓VIN、輸出電壓Vo及大輸出電流Iomax。根據產品的工作電流來選擇：較合適的是工作電流大值為電源IC大輸出電流Iomax的70～90%。

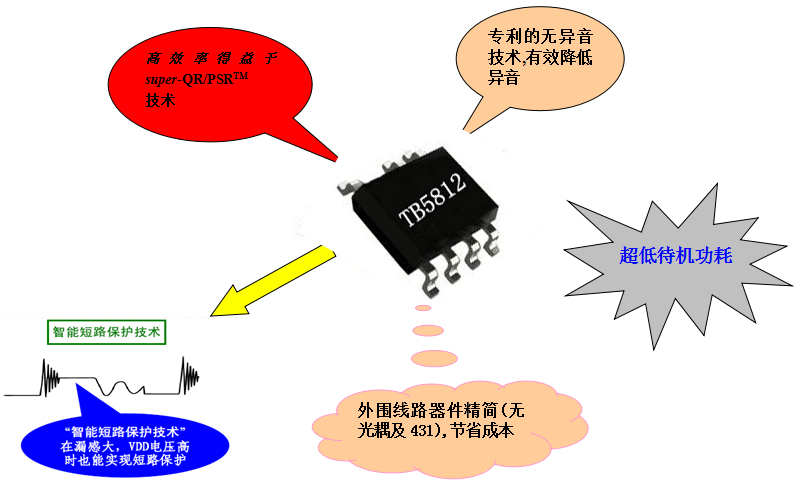

5812

銀聯寶科技在電源方案上出入典型的IC，例如：開關電源芯片TB5812A，是一款采用數字邏輯控制、專為智能手機級網絡產品、小型便攜設備供電而設計的高性能、PSR（源邊反饋）單片開關電源控制器；內建700V功率開關管、大功率12W、的CV/CC（恒流/恒壓）數字邏輯控制電路將傳統反饋環路路上的光耦和TL431及其相關器件省去，采用高集成度的設計，將一個高性能的功率開關管和數字控制邏輯電路整合到一個封裝內，將各種保護電路集于一身，使外圍元器件降到少，節省外圍系統成本。TB5812A可以很簡單設計成一個典型的反激式開關變換器，專利的驅動技術提升功率管的耐壓同時達到優異的轉換能效。

TB5812A主要特點

內置710V功率開關管

PSR（源邊）控制模式，省去光耦、TL431及環路器件；

精確的CC/CV（恒壓/恒流）數字邏輯控制電路

遲滯型的OTP（過溫保護）電路

優化的驅動電路提高轉換效率，滿足5級能效；

采用SOP-7封裝，讓高低壓PIN腳絕緣間距更

No Load Consumption（待機功耗）＜75mw；

低電磁干擾（EMC）允許使用更簡單的EMC仰制電路；

豐富的保護電路讓產品工作更可靠；

QR（準諧振）工作模式。

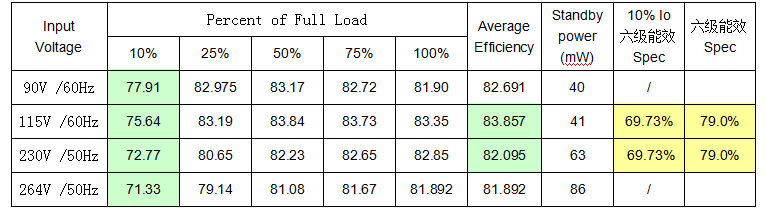

TB5812 5V/2A常規測試數據（滿足六級能效）

5812數據

當今世界，人們的生活已是片刻也離不開電子設備。深圳市銀聯寶電子科技有限公司以電源方案服務中小功率電源廠家，根據客戶需求開發電源方案、定制方案。同時通過與電源網，半導體行業精英的技術交流為中小電源廠提供行業前瞻性的產品技術走向，工廠應用工程師的培訓等服務，與客戶進行緊密配合，優異的服務得到非常好的市場效果和優良的行業信譽。歡迎撥打我們的免費熱線400-778-5088，官網：www.231cmi.cn
