智能家電電源管理芯片 U321

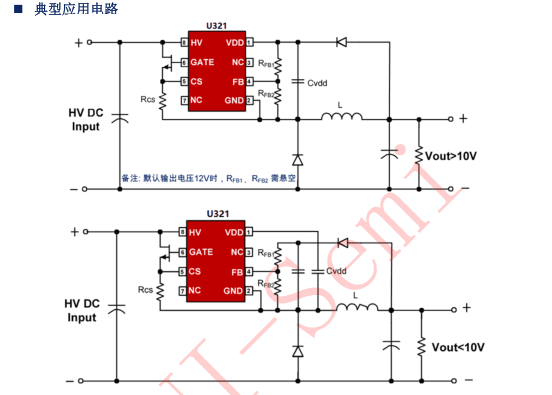

隨著近年來人工智能的發展，智能家具家電行業的創新，對電源芯片的要求越來越高，U321適用于智能家具控制板待機電源及智能開關插座電源電路，典型應用于AC/DC+通信模塊+MCU模式實現物聯網，共享電源等領域。U321極簡電路，大功率輸出，高性能低成本的特性，內部高壓集成650V高壓啟動電路多模式控制。典型應用電路如下圖：

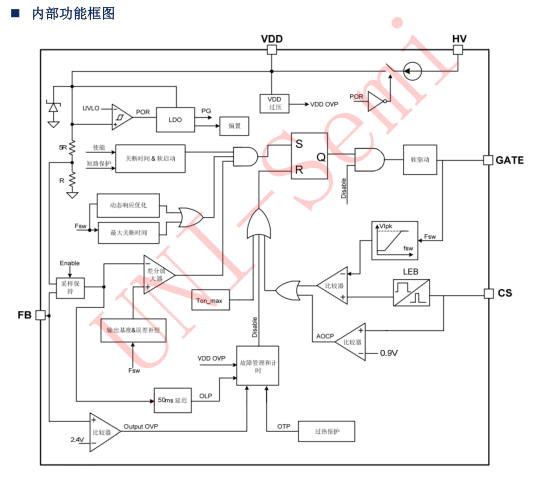

為更加滿足日常生活中的電器要求及避免電磁干擾對人身體的影響，電源管理芯片U321通過內置軟驅動電路優化EMI性能，通過采用頻率調制和CS峰值電壓調制相結合的多模式控制方式，可實現在全載范圍內有效可聞噪音。通過內置異常過流保護（AOCP),過熱保護（OTP)內部集成的保護電路會檢測芯片的內部結溫，當芯片結溫超過150℃（典型值）時，芯片進入到自動啟動模式。當 VDD 電壓高于 V DD_OVP (典型值 28V)時，芯片將停止工作，隨后 VDD 電壓下降 V DD_OFF (典型值 7V)并進入重啟模式。此外，芯片內部集成有 30V 穩壓管，避免 VDD 腳電壓過高而損壞，進而實現VDD 過壓保護 (OVP)和 和 VDD 電壓箝位功能。下圖是U321內部功能框圖：
以上文章由銀聯寶科技提供。銀聯寶科技是您開關電源芯片的平臺，我們將為您提供、方便、理想的服務，為您提供實惠的價格。銀聯寶團隊將為您提供合理的建議。咨詢電話：400-778-5088 網址：http://www.231cmi.cn
