U6108S開關電源芯片是一種高性能的電流模式PWM離線反激變換器電源開關應用。
U6108S開關電源芯片內部具有高精度 65kHz 開關頻率振蕩器，且?guī)в卸额l功能可優化 EMI 性能。芯片采用綠色節能模式和打嗝模式工作，可以保證小于 75mW 的待機功耗。
U6108S集成有完備的保護功能，包括：VDD 欠壓保護（UVLO）、VDD 過壓保護（OVP）、 逐周期電流限制、短路保護（SCP）、過載保護（OLP）、過熱保護、軟啟動、VDD 箝位和 CS 管腳開路保護等。

U6108S開關電源芯片特點：
可支持?jǐn)嗬m(xù)模式、連續模式的原邊恒流技術
±5% 恒流精度；±1%恒壓精度
待機功耗<75mW
固定 65KHz 開關頻率
綠色省電模式和打嗝模式工作
啟動和工作電流
集成抖頻功能優化 EMI
集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>
集成線電壓和電感量補償?shù)暮懔骷夹g(shù)
集成自恢復模式的保護功能

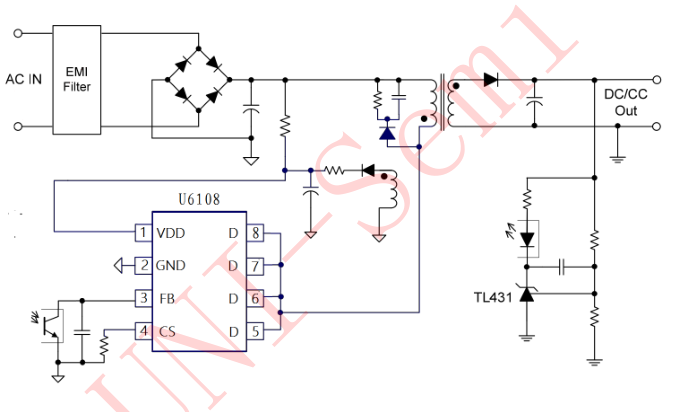

U6108S開關電源芯片的腳位分析：
1腳是VDD IC電源引腳。2腳是 GND IC的接地。3腳是FB反饋引腳。 通過將光電耦合器連接到該引腳來實現環路調節。PWM占空比由該引腳電壓和引腳4上的電流檢測信號決定。4 CS電流檢測輸入引腳。5、6、7、8 腳是Darin功率MOSFET漏極。

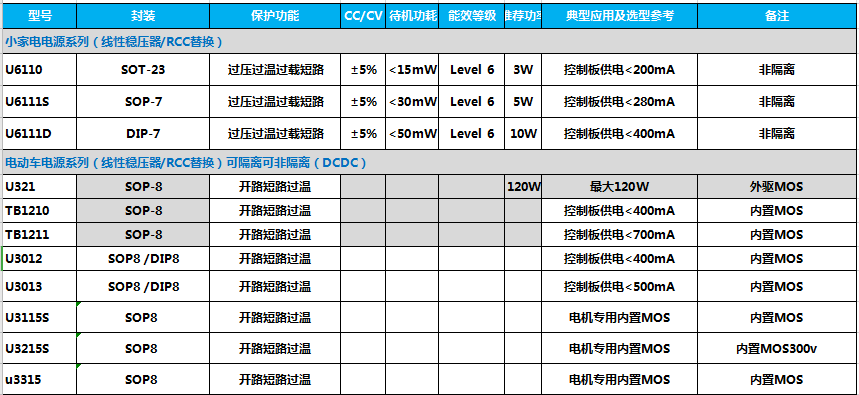

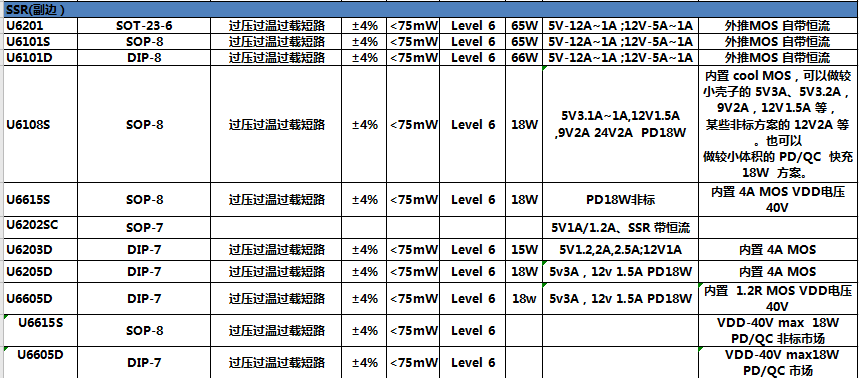

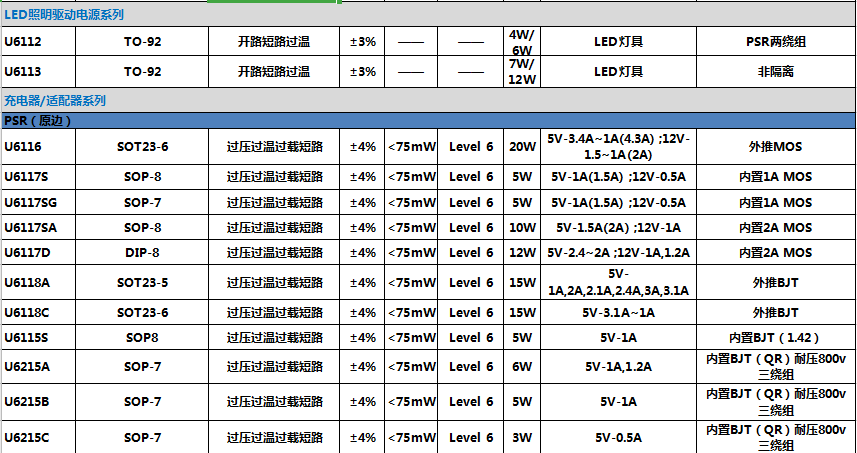

U6108S開關電源芯片推薦輸出功率（1）85-265Vac：18W，175-265Vac:24W。U6108S開關電源芯片芯片應用：充電器和適配器、電機驅動電源。
