當前位置：首頁 » 電源芯片 » 銀聯寶開關電源芯片UN系列 » U6119電源ic芯片

: U6119電源ic芯片

電動摩托/自行車控制器
高壓模擬/數字系統
工業控制系統
汽車消費類電子/控制器
工業控制系統

全國服務熱線：13316805165

U6119電源ic芯片是一款高性準諧振 Buck 控制器，可提供高精度恒壓和恒流輸出性能，適用于所有小功率 DCDC 降壓的應用中。
在恒壓輸出模式中，U6119電源ic芯片采用多模式工作方式，即調幅控制和調頻控制相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了輸入電壓和負載電壓的恒流補償。采用U6119電源ic芯片可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，在 DC 大電流輸出時可獲得高性能的恒壓輸出表現。
U6119電源ic芯片可應用在電動車、汽車等控制器系統中，能直接替代 LM317、LM7815 或電阻型降壓線性穩壓器，具有率，高集成度，高可靠性等特性，能大大降低整體控制器的溫度，使整個系統更可靠工作，降低生產成本。
U6119電源ic芯片集成有多種保護功能：VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護 (OCP)、短路保護 (SLP) 和 VDD 箝位等。

U6119電源ic芯片主要特點：
集成高壓大功率 MOSFET，寬電壓輸入范圍20-200V
±3% 恒流、恒壓精度
待機功耗<30mW
多模式 PWM 控制方式
工作無異音
優化的動態響應
可調式線損補償
集成線電壓和負載電壓的恒流補償
集成完善的保護功能：
短路保護 (SLP)
過溫保護 (OTP)
逐周期限流保護 (OCP)
前沿消隱 (LEB)
管腳懸空保護
VDD 過欠壓保護和箝位保護
封裝形式 SOP-7
U6119S、U6119SA SOP7 封裝。

U6119電源ic芯片應用領域：電動摩托/自行車控制器
高壓模擬/數字系統
工業控制系統
汽車消費類電子/控制器
工業控制系統
電信電源系統
以太網 POE
逆變器系統
便攜式移動設備

U6119電源ic芯片的腳位參數：
1腳是VDD芯片供電腳。
2腳是EN短接GND，使能控制腳。
3腳是FB系統反饋管腳，用于 CV 模式輸出電壓控制及 CC 模式輸出電流控制。
4腳是CS電流采樣輸入腳。
5-6腳是HV內置功率MOSFET漏極。

7腳是GND芯片參考地。

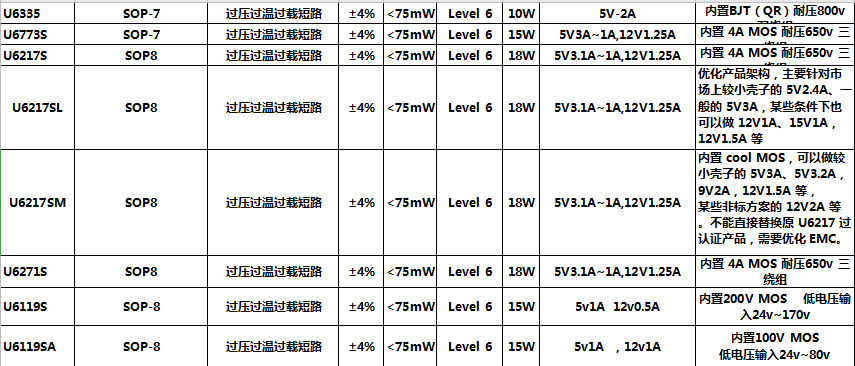

友恩選型表5

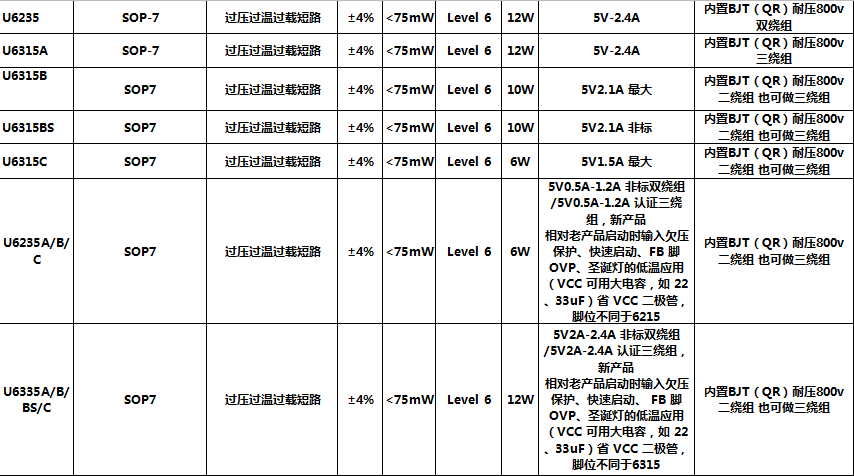

友恩選型表4

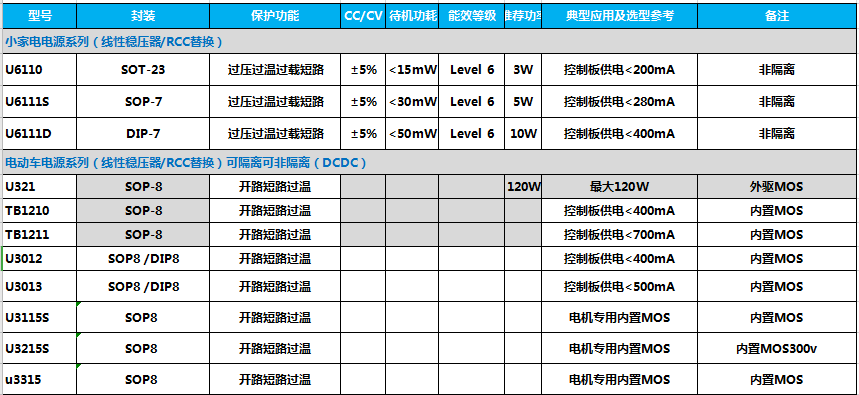

友恩選型表3

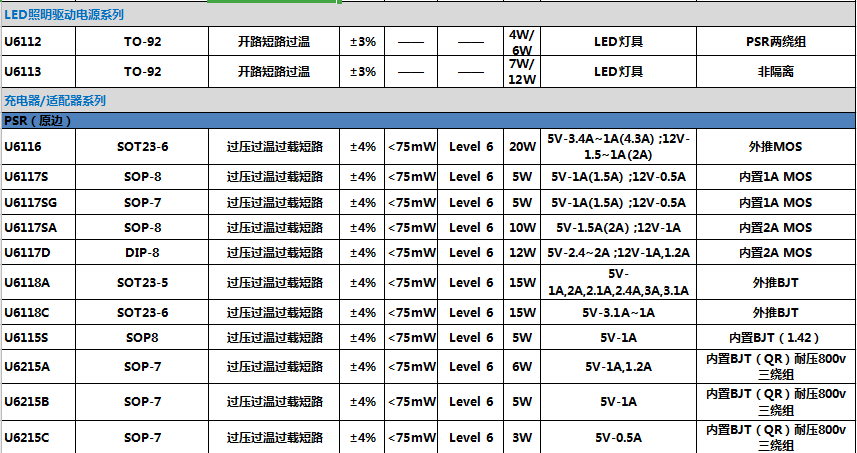

友恩選型表2

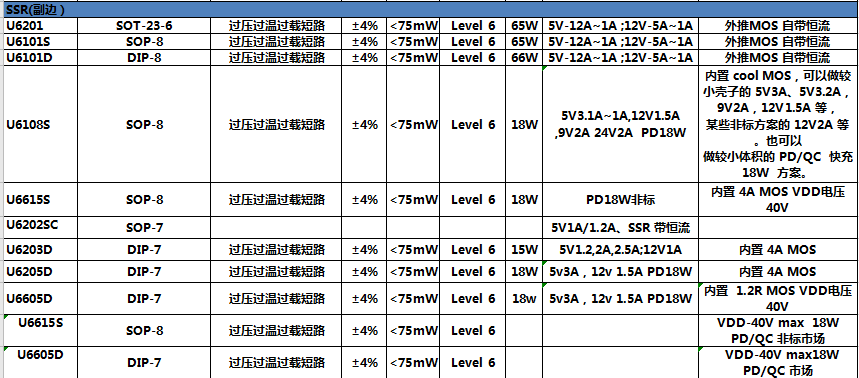

友恩選型表1
