帶集成肖特基二極管的開關型白光LED驅動芯片ISL97631應用在手機、MP3播放器、pda全球定位系統的LED背光源照明上。它輸入直流電壓2.7～5.5V，開關電流350mA、工作固定頻率1.35MHz，效率高達85％、輸出電壓大27V、輸出電流大30 mA、亮度控制數字5位。

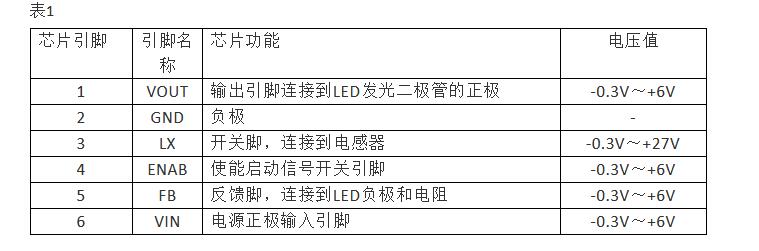

也可啟用PWM調光控制，發光二極管LED串聯3～7個，采用6腳TSOT封裝，引腳排列見圖1所示、表1是該芯片的引腳功能說明和電壓值。

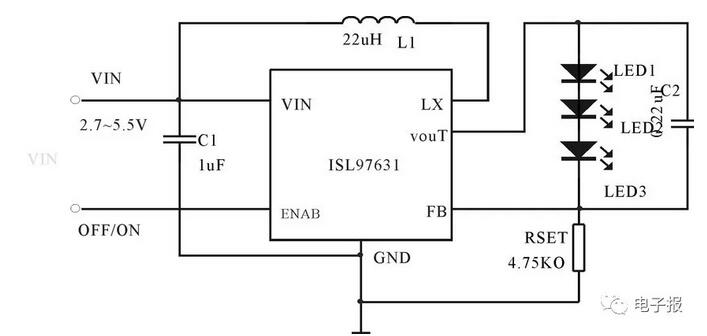

              工作原理：電路如圖2所示，直流電壓通過帶集成肖特基二極管的開關型白光LED驅動芯片ILS97631的⑥腳輸入電壓，芯片使用固定頻率，電流模式提供控制負載，可控制輸出LED發光二極管3個或者7個串聯使用，還可帶動15個LED發光二極管并聯使用。它是根據輸入電壓，配合電感產生的升壓電路。芯片有兩種工作模式，一種是連續運行模式。另一種是不連續工作模式。這兩種模式都可穩定工作，芯片的正向電流電壓設置由電阻RSET進行調節，它的電流電壓根據自己的需要來決定，當LED發光二極管發生開路、短路，在這種情況下⑤腳反饋電壓將是零，帶集成肖特基二極管的開關型白光LED驅動芯片ILS97631會自動切換到高電壓循環模式，導致輸出電壓升高，這會導致③腳LX電壓超過大值27V來實現過壓保護。內部的齊納二極管D2和電阻R1產生保護，FB的⑤腳限制③腳LX的電壓。

       調光控制引腳的工作原理：通過帶集成肖特基二極管的開關型白光LED驅動芯片ILS97631的④腳ENAB進入無電模式時，電源電流減少到小于1uA，④腳ENAB有兩種不同的調光控制方法：種方法是通過調制頻寬比脈沖波形，工作頻率1kHz，對大于1kHz的頻率進行調整，使輸出LED發光二極管暗－微亮－全亮，電壓電流從零到全電壓電流工作，這就是PWM調光控制方法。

       種方法是：脈寬調制信號的愊度應高于低④腳ENAB的電壓，PWM調光頻率在400赫茲～1kHz之間工作，線性調光PWM頻率由于自放電輸出電壓通過輸出 LED發光二極管點亮，保持與芯片內部的高頻率NMOS線性一致和可靠地工作。

       需要說明的是兩種調光方法④腳ENAB都需要另外增加外圍電路才能進行調光控制。
