非隔離開關電源芯片U6110外圍器件少，沒有變壓器，輸入輸出共地，一定程度上減少在PCB所占據空間，非隔離輸出等同于隔離芯片時，生產成本更低。輸出電壓范圍寬25V-300V之間。非隔離芯片相對于隔離芯片而言安全系數相對有點不足，但有短路保護、過熱保護、電流限制保護等，用于LED照明開關電源芯片時，依然足夠安全。既能保持高效率高性能的運作，還能節省成本！

非隔離開關電源芯片U6110是輸入85V~265Vac，輸出5V/250mA非隔離電源方案，結合250V功率MOSFET，單芯片的開/關PWM控制器。在U6110 PWM的開關頻率固定在31khz。該集成電路內置綠色模式控制。對于輕量和零負荷，可以實現待機功率小于50mW。

非隔離開關電源芯片U6110主要特點：

▲高精度5V默認輸出，輸出電壓可編程

▲支持降壓型（Duck）和升降壓型（BuckBoost）電路

▲單晶元高壓集成500V MOSFET

▲外圍極簡，典型電路只需8個器件

▲待機，全電壓出入＜15mW

▲滿載31kHz帶抖頻，EMC性能優化

▲內部集成完備的保護方式：OLP/OCP/OTP/OVP

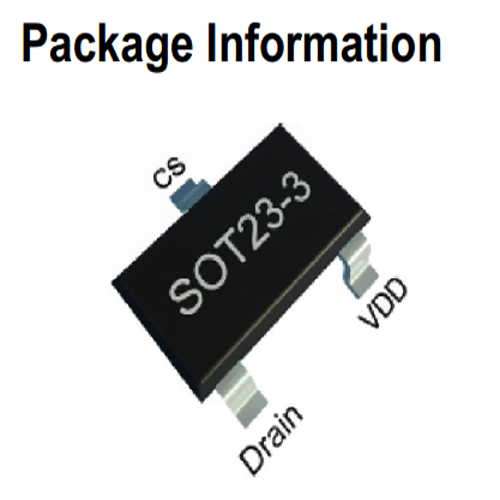

▲芯片尺寸大小，封裝可選（SOT23-3，TO-9）

非隔離開關電源芯片U6110腳位特點：

1腳 漏極 內部功率MOSFET漏極。

2腳 VDD 芯片電源引腳。

3腳CS IC的接地。該引腳也用于峰值電流控制。

非隔離開關電源芯片U6110應用場景：

▲LED智能照明輔助電源

▲智能家居控制板待機電源

▲應急燈，LED鐘機電源

▲小家電（智能風扇，咖啡機）控制MCU電源等

非隔離開關電源芯片U6110是針對需要低壓、小功率應用場合設計的恒壓輸出功率開關，最大可以支持3W的輸出功率，可直接替代KP3110，在線可獲取相關配套方案！
