開關電源芯片把開關電源所需要的控制邏輯都集成在芯片中，作用當然是來簡化電路設計、提高可靠性的。開關電源芯片U6113在同一晶元上集成了高壓功率MOSFET和控制器。此外，芯片還集成有高壓啟動電路和無需輔助繞組的電感電流過零檢測電路，利用此功能，系統工作在準諧振模式下并且最大程度地簡化了系統的設計。

在開關電源芯片U6113內部，只要當內部高壓MOSFET關斷時，5.8V的穩壓器就會從芯片的Drain管腳端抽取一定的電流給VDD電容充電至5.8V；再當內部高壓MOSFET導通的時候，5.8V穩壓器則停止工作而芯片靠VDD電容提供供電以正常運行。由于芯片的工作電流超低，所以利用從芯片Drain管腳抽取的電流足以使其連續穩定地工作。通常情況下，建議使用1uF的VDD電容用以濾除高頻噪聲和作為芯片供電。

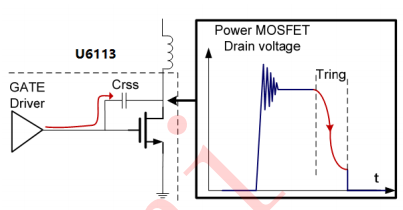

為了保證系統工作在準諧振模式下，開關電源芯片U6113利用檢測流經內部高壓MOSFET漏極和門極間寄生的米勒電容Crss的電流實現電流過零點的檢測。當電感電流續流到零后，電感和高壓MOSFET的輸出電容開始諧振過程。此過程中MOSFET的Drain端電壓開始下降 ，同時會有一由地到MOSFET Drain端的負向電流流經Crss電容。反之，當MOFET關斷Drain端電壓上升時，會有一正向電流流經Crss電容。如圖芯片利用檢測到的流經Crss電容的負向電流實現了電感電流過零點的檢測。

開關電源芯片U6113是一款內部高度集成的降壓型準諧振式（QR-Buck）LED照明恒流驅動功率開關芯片，工作電流典型值為140uA。如此低的工作電流降低了對于VDD電容大小的要求，同時也可以幫助系統獲得更高的效率。U6113設計的軟驅動結構的驅動電路優化了系統的EMI性能。
