U6110非隔離降壓升壓型開關電源應用方案

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2018-02-05 09:33:57【大中小】

U6110是輸入8V~380Vac，輸出5V/250mA非隔離電源方案，U6110結合250V功率MOSFET，單芯片的開/關PWM控制器。這個IC可實現高精度5V默認值，通用交流輸入輸出。在U6110 PWM的開關頻率固定在31khz。該集成電路內置綠色模式控制。對于輕量和零負荷，可以實現待機功率小于50mW。

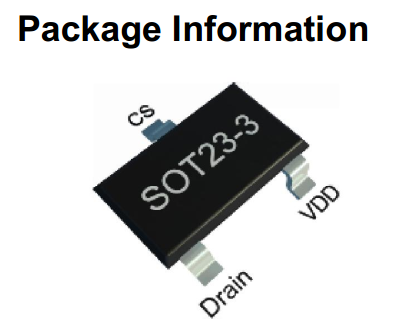

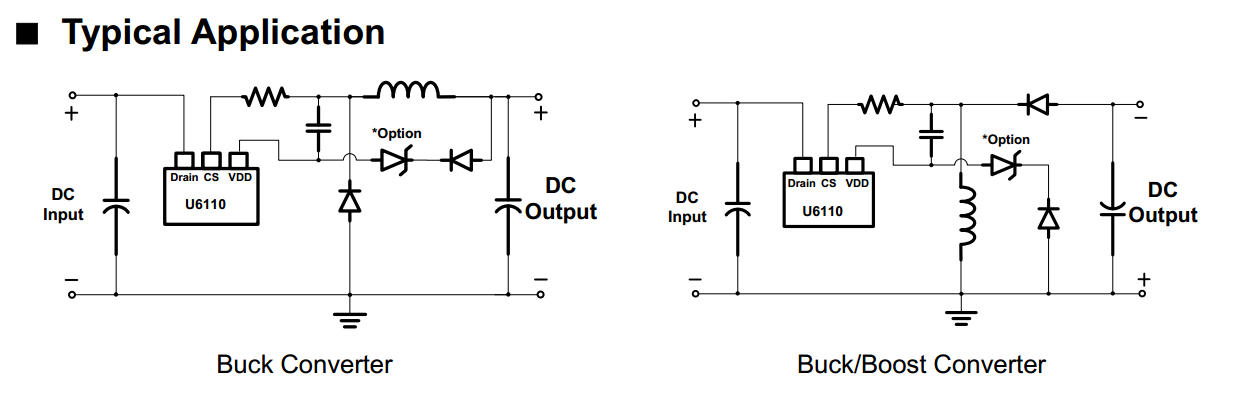

非隔離電源方案（AC-DC電源芯片降壓電路），一般采用BUCK電路拓?fù)浣Y(jié)構，常見于小家電控制板電源以及工業控制電源供電。其典型電路規格包含5V/250mA、12V/250mA和24V/500mA等，滿足六級能效要求。可通過EFT、雷擊、浪涌等可靠性測試，可通過3C、UL、CE等認證。其特點是：電路簡單、BOM成本低（外圍元件數目極少：無需變壓器、光耦）,電源體積小、無音頻噪音、損耗小發熱低。電源系統帶有各種保護，包括過熱保護（OTP）、VCC欠壓閉鎖（UVLO）、過載保護（OLP）、短路保護（SCP）等。電路特點：無噪音,發熱低，且工作時只需很少的外圍元件。
