開關電源的工作原理是利用開關管開關周期性地切換電路，控制輸出的電壓或電流。一次開關周期包括開關管的導通和截止兩個階段。在連續模式下，開關管的導通時間會盡可能長，使得輸出電壓始終保持在穩定值，而在斷續模式下，開關管的導通時間和截止時間會按照一定的時間比例進行切換。

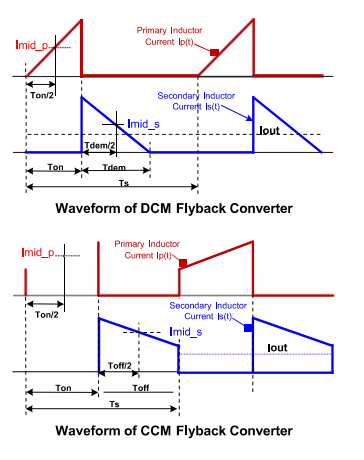

相比于傳統的工作在斷續模式下的恒流控制的反激電路，開關電源芯片U7575采用了一種更加通用的原邊恒流控制技術，可以同時支持變壓器在斷續模式和連續模式下工作。下圖分別為反激電路工作在斷續模式和連續模式下的關鍵波形。

開關電源芯片U7575通過計算在每個開關周期里副邊電感電流或者原邊電感電流的平均值以實現對平均輸出電流的控制：

其中：

Is(t)---副邊電感實時電流、輸出二極管實時電流。

Ip(t)---原邊電感實時電流。

N---變壓器原邊與副邊繞組匝比。

開關電源芯片U7575利用檢測流經外部高壓MOSFET漏極和門極間寄生的米勒電容Crss的放電電流實現副邊電感電流消磁點的檢測。當電感電流續流到零后，電感和高壓MOSFET的輸出電容開始諧振過程。此過程中MOSFET的Drain端電壓開始下降，同時會有一由地到MOSFET Drain端的負向電流流經Crss電容。反之，當MOSFET關斷Drain端電壓上升時，會有一正向電流流經Crss電容。芯片利用檢測到的流經Crss電容的負向電流實現了副邊電感電流過零點的檢測。

開關電源連續模式和斷續模式之間的區別主要表現在輸出電壓穩定性、能效、EMI等方面。開關電源芯片U7575內集成有通用的原邊恒流控制技術，可支持?jǐn)嗬m(xù)模式和連續模式工作，適用于恒流輸出的隔離型電源應用中，更能保障高能效、穩定性以及降低電磁干擾！
