廉價開關恒流驅動芯片U6205D的涌現
一種應用技術簡單可靠，應用成本低廉，性能高度集成，DIP-7封裝的隔離廉價開關恒流驅動芯片U6205D涌現?？赡軙o競爭已經十分激烈的廉價室內LED照明驅動電源市場帶來烈火。那它有什么功能特點呢？
恒流控制的電源芯片U6205D是一款高性能電流模式PWM電源開關，適用于離線反激式轉換器應用。其優勢：
1.該芯片內置通用初級側CC控制，簡化了隔離電源設計，需要對輸出進行CC調節。
2.該芯片帶有混洗的PWM開關頻率固定為65KHz，并調整到很窄的范圍。
3.該芯片具有內置綠色和突發模式控制，可實現輕載和零載，可實現低于75mW的待機功耗。

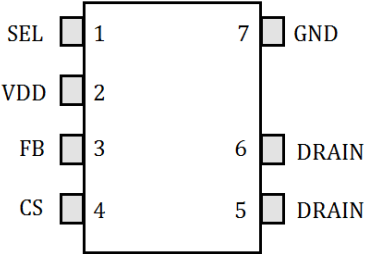

恒流控制的電源芯片U6205D的應用圖：
SE腳L在SEL和GND之間連接一個電容，IC將工作在CC / CV模式。 如果SEL引腳懸空，則IC僅在CV模式下工作。
VDD腳是IC電源引腳。
FB腳是反饋引腳。 通過將光電耦合器連接到該引腳來實現環路調節。PWM占空比由引腳電壓和引腳4的電流檢測信號決定。
CS腳是電流檢測輸入引腳。
DRAIN腳是漏極功率MOSFET漏極。
GND腳是IC的接地。
廉價開關恒流驅動電源的周邊元器件少于10個，生產成本甚比傳統的阻容降壓電源還低，有利于淘汰不也不恒流的阻容降壓電源。找廉價開關恒流驅動芯片，找銀聯寶科技。銀聯寶團隊將為您提供、方便、理想的服務，為您提供實惠的價格。銀聯寶團隊將為您提供合理的建議。
